اگر در حال خواندن این مطلب هستید، احتمالاً یک دستگاه CNC جدید به کارگاه خود آوردهاید و یا تازه کارگاه CNCتان را افتتاح کردهاید. درهرصورت باید بدانید که راهاندازی دستگاه CNC یکی از اساسیترین مهارتهایی است که کاربران این دستگاهها برای دستیابی به دقت و کیفیت بالا باید به آن مسلط باشند. برای این کار بهتر است از متخصصین این حوزه کمک بگیرید. اما اگر میخواهید خودتان این کار را انجام دهید پیشنهاد میکنیم حتماً این مقاله را بخوانید. در این مقاله از کلوت سی ان سی، تمامی مراحل راه اندازی دستگاه سی ان سی و نصب آن با توضیحات جامع و عملی برای مبتدیان و حرفهایها آورده شده است.

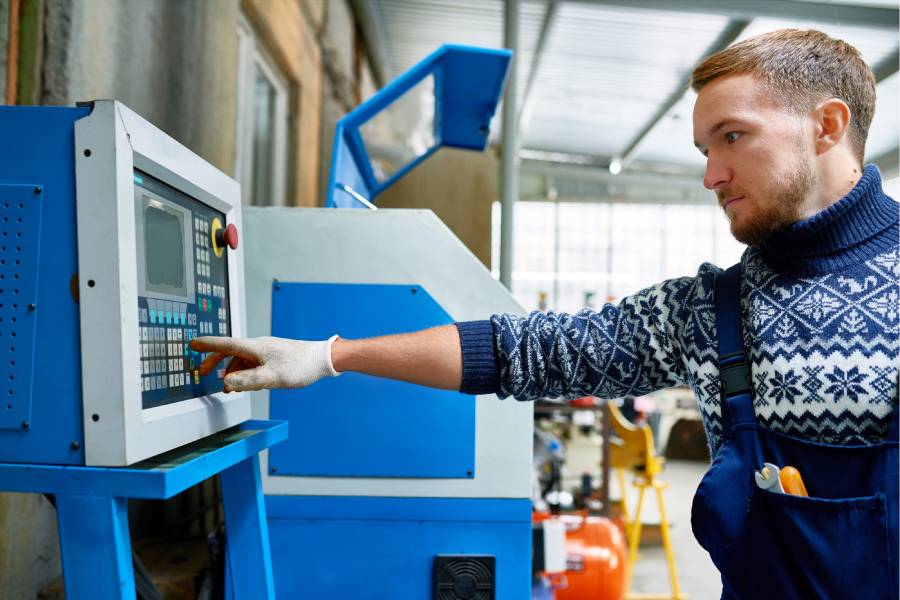

راهنمای عملی راه اندازی دستگاه CNC در 11 گام
لطفاً بعد از اینکه دستگاه CNC جدیدتان به محل کارگاه یا کارخانه آورده شد، به ترتیب تمامی 11 نکته این مقاله را اجرا کنید تا از آن پس از ماشینکاری بی نقص آنها لذت ببرید.
به نقل از سایت camaster.com درباره انواع دستگاه سی ان سی:
CNC machines are extensive and diverse, with each type serving specific manufacturing needs. Among the most common are CNC milling machines. These are the foundation of precision machining, capable of cutting and drilling with remarkable accuracy.
Then, there are CNC lathes. These excel in shaping materials through a high-speed spinning process that creates symmetrical designs with finesse. CNC routers are similar to milling machines but optimized for softer materials like wood, plastics, and foams, enabling complex designs and patterns with precise cutting capabilities.
Each machine, whether it’s the sturdy milling machine, the accurate lathe, or the versatile router, plays a crucial role in modern manufacturing. These machines offer tailored solutions for different materials and production scales.
ماشینهای CNC بسیار متنوع و گسترده هستند و هر نوع از آنها برای نیازهای خاص تولیدی طراحی شده است. در میان این دستگاهها، ماشینهای فرز CNC از متداولترینها هستند. این دستگاهها پایههای ماشینکاری دقیق محسوب میشوند و قادرند با دقت بسیار بالا برش و سوراخکاری انجام دهند.
سپس دستگاههای تراش CNC قرار دارند. این دستگاهها در شکلدهی مواد با استفاده از فرآیند چرخش با سرعت بالا مهارت دارند و طراحیهای متقارن را با ظرافت ایجاد میکنند. روترهای CNC نیز مشابه ماشینهای فرز هستند، اما برای مواد نرمتر مانند چوب، پلاستیک و فوم بهینهسازی شدهاند و امکان ایجاد طرحها و الگوهای پیچیده با دقت بالا را فراهم میکنند.
هر دستگاه، چه فرز قدرتمند، چه تراش دقیق و چه روتر چندمنظوره، نقشی حیاتی در تولیدات مدرن ایفا میکند. این ماشینها راهحلهای مناسبی برای مواد مختلف و مقیاسهای گوناگون تولید ارائه میدهند.

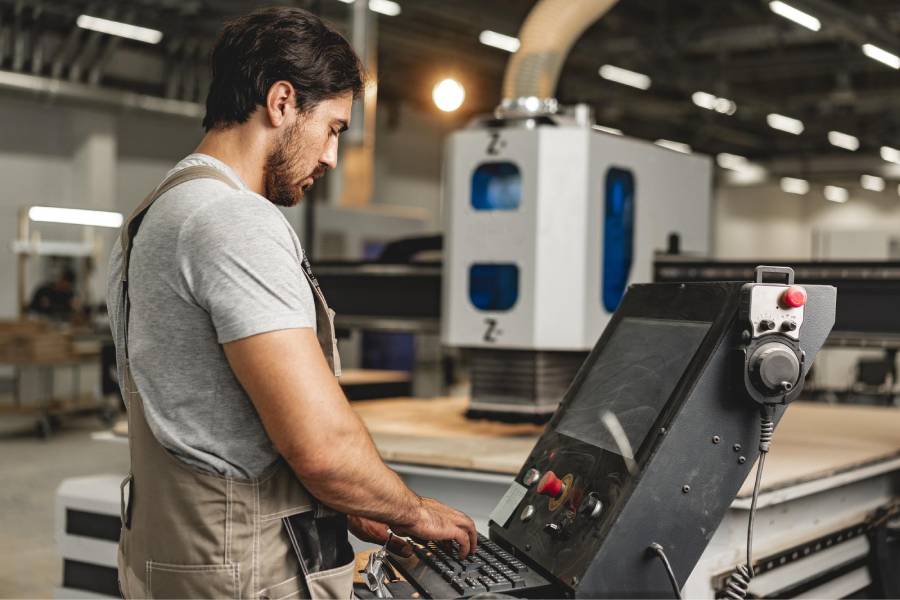

بررسی ظاهری دستگاه CNC
پیش از هر چیز، دستگاه باید از لحاظ ظاهری بررسی شود. این شامل موارد زیر است:
- بررسی بدنه و قطعات مکانیکی: اطمینان حاصل کنید که هیچ شکستگی یا آسیب ظاهری روی بدنه یا قطعات مکانیکی وجود ندارد. از وجود تمامی در دستگاه هم مطمئن شوید.
- بررسی کابلها و اتصالات: تمامی کابلها و اتصالات را از نظر سلامت و عدم پارگی یا آسیب بازبینی کنید.
- بازبینی وضعیت قطعات متحرک: محورهای دستگاه و اسپیندل را برای روانی حرکت بهصورت دستی بررسی کنید.
بررسی الزامات الکتریکی و منبع تغذیه
- مقدار ولتاژ و جریان موردنیاز دستگاه: مطمئن شوید که منبع تغذیه برق با مشخصات فنی دستگاه CNC هماهنگ است. برای این کار میتوانید از دفترچه راهنمای همراه دستگاه کمک بگیرید. اما اگر این دفترچه به هر دلیلی در اختیارتان نبود با جستجوی نام برند و مدل دستگاهتان در کنار کلمه انگلیسی User Manual یا User Guide بهاحتمال زیاد میتوانید نسخه PDF آن را از اینترنت دانلود کنید.
- نصب تجهیزات محافظ برقی: از نصب استابلایزر و تجهیزات محافظ جریان مانند فیوز اطمینان حاصل کنید.
- اتصال به ارت زمین: برای جلوگیری از خطرات الکتریکی، دستگاه باید به سیستم ارت متصل باشد. پس دستگاه را در جایی قرار دهید که این امکان برایش فراهم باشد.

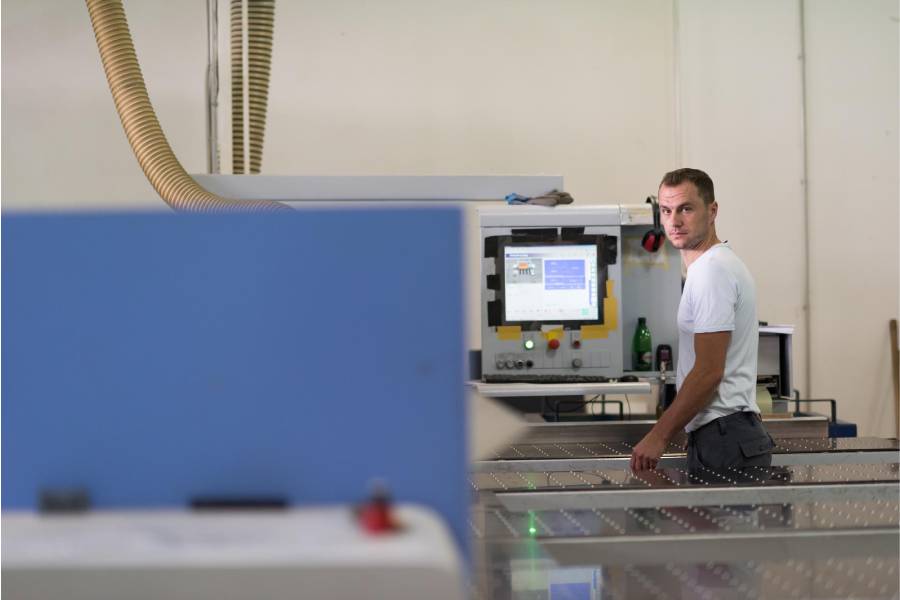

آمادهسازی فضای کاری و محل نصب دستگاه
یک محیط کاری منظم، تمیز و ایمن، اولین قدم برای موفقیت در عملیات CNC است. عدم رعایت این مورد میتواند باعث آسیب به دستگاه، خطا در عملیات و حتی خطرات جانی شود. پیشتر در کلوت سی ان سی در خصوص تمیز کردن دستگاه CNC مقاله جامعی منتشر کردیم که میتوانید از آن استفاده کنید.
اما در زمان راه انداختن دستگاه CNCتان برای اولینبار کارهای زیر را انجام دهید:
کاربردیترین اقدامات:
- آمادهسازی کف کارگاه:
- کف باید صاف و محکم باشد تا بتواند وزن دستگاه را تحمل کند. البته این مورد باید حتی قبل از خریداری و تحویلگرفتن دستگاهتان انجام شده و کف کارگاه برای نصب دستگاه مناسبسازی شده باشد.
- در صورت نیاز از صفحههای تراز برای تنظیم دقیق استفاده کنید.
- اندازهگیری رطوبت محیط: دستگاه CNC باید در محیطی با رطوبت کنترلشده نصب شود تا از زنگزدگی و کاهش عمر مفید آن جلوگیری شود. برای موارد حساستر میتوانید از دستگاههای دماسنج مجهز به سنسور رطوبتسنج در محیط کارگاه استفاده کنید.
- سیستم تهویه مناسب: وجود تهویه مناسب برای جلوگیری از افزایش دما و پراکندگی بخارات مضر ضروری است. برخی از کارگاه با نصب فنهای بزرگ در جهات مختلف سوله یا کارگاه این کار را انجام میدهند.
- فضای کافی برای جابهجایی قطعهکار: باید فضای کافی در اطراف دستگاه برای ورود و خروج قطعات بزرگ وجود داشته باشد. همچنین نیروی کار و یا تعمیرکار دستگاه CNC باید بتواند بهراحتی به پشت دستگاه رفتوآمد کند.
- تمیز کردن دستگاه و محیط اطراف:
- از جاروبرقی صنعتی یا مکنده برای جمعآوری تراشهها استفاده کنید.
- از مواد شوینده مناسب برای پاککردن روغنهای باقیمانده قبلی و گردوغبار استفاده کنید.
- چیدمان ابزارها و قطعات بهصورت سازمانیافته:
- ابزارهای برش و نگهدارندهها را در محل مخصوص خود قرار دهید تا دسترسی به آنها آسان باشد.
- بررسی وضعیت گردش هوا و نورپردازی:
- گردش مناسب هوا از تجمع گرما و دود در محیط جلوگیری میکند. برخی ممکن است از تصفیهکنندههای هوا هم استفاده کنند.
- نور کافی روی میز کار دستگاه تنظیم کنید. استفاده از لامپهای LED متمرکز توصیه میشود.
نصب و روشنکردن دستگاه CNC
مراحل عملی روشنکردن دستگاه:
- ترازکردن دستگاه:
پس از نصب اولیه، دستگاه را با استفاده از ابزارهای دقیق تراز کنید تا عملکرد بهینه داشته باشد.
- بررسی منبع تغذیه:
از سالمبودن سیمها و اتصالات صحیح برقی اطمینان حاصل کنید. نوسانات برق میتواند به سیستم الکترونیکی دستگاه آسیب بزند. سپس دستگاه را به برق زده و روشن کنید.
- فعالکردن واحد کنترل:
دکمه پاور پنل را فشار داده و صبر کنید تا سیستم کاملاً بوت شود. در این مرحله نمایشگر دستگاه روشن شده و وضعیت آمادهبهکار نشان داده میشود.
- نصب نرمافزارهای مرتبط:
نرمافزارهای کنترل و برنامهریزی دستگاه باید روی سیستم کامپیوتری نصب و به دستگاه متصل شوند.
- اجرای کالیبراسیون اولیه (Homing):
- به منوی دستگاه بروید و گزینه Homing را انتخاب کنید.
- محورهای دستگاه به طور خودکار به نقطه مرجع بازمیگردند.
نکات مهم:
- هنگام انجام Homing، دستهایتان را از نواحی متحرک دور نگه دارید.
- اگر دستگاه در وسط کار قطع شد، مجدداً Homing کنید.

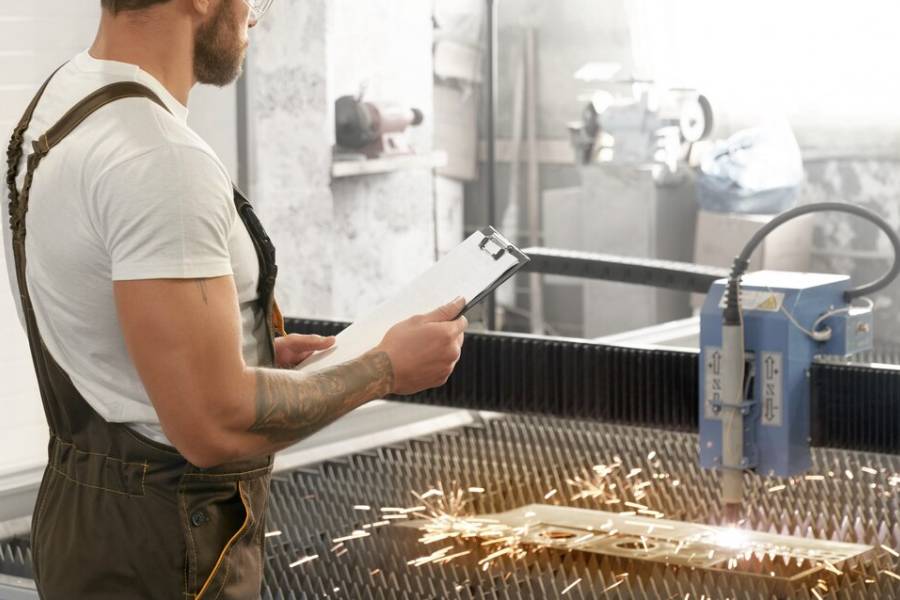

نصب و بارگذاری ابزارها
انتخاب ابزار برش:
- جنس قطعهکار را مشخص کنید (مثلاً آلومینیوم، فولاد یا آهن).
- از جداول استاندارد برای انتخاب ابزار مناسب استفاده کنید. ابزارهای کوچکتر برای کارهای دقیق و ابزارهای بزرگتر برای برشهای سنگین مناسب هستند. اما قطعاً قبل از خرید ابزارها این مورد را از داخل کاتالوگ یا از طریق فروشنده جویا شدهاید.
راهنمای نصب ابزارها:
- تمیز کردن نگهدارندهها:
نگهدارنده یا هولدر ابزار را با پارچه بدون پرز از هرگونه گردوغبار یا روغن پاک کنید.
- محکم کردن ابزار:
ابزار را در نگهدارنده قرار دهید و با گشتاور مناسب آن را سفت کنید. استفاده از ترکمتر (Torque Meter) یا گشتاورسنج برای جلوگیری از شلشدن یا بیش از حد سفتشدن توصیه میشود.
- تنظیم طول ابزار:
طول ابزار را با استفاده از دستگاه طولیاب (Tool Length Setter) اندازهگیری کنید و اطلاعات آن را در کنترلر وارد کنید. همچنین میتوانید از اندازه درج شده روی بستهبندی ابزار استفاده کنید.
نکات ایمنی:
- همیشه از ابزارهایی استفاده کنید که با سرعت اسپیندل دستگاه هماهنگ باشند.
- ابزارهای فرسوده را قبل از استفاده بررسی و در صورت نیاز تعویض کنید.
پیشنهاد میشود مقاله مربوط به نکات ایمنی استفاده از دستگاه CNC را در همین سایت مطالعه بفرمایید.
تثبیت قطعهکار
حرکت قطعهکار در طول عملیات میتواند منجر به اشتباهات جبرانناپذیر و حتی خرابی ابزار شود.
روشهای کاربردی تثبیت قطعه:
- انتخاب ابزارهای نگهدارنده مناسب:
- از گیرههای قابلتنظیم برای قطعات کوچک استفاده کنید.
- برای قطعات بزرگ، صفحات مکنده یا پیچهای مکانیکی به کار ببرید.
- اطمینان از تمیزی سطح:
گردوغبار و روغن را از سطح میز و قطعهکار پاک کنید تا چسبندگی بهتری ایجاد شود.
- بررسی محکمبودن قطعه:
پس از بستن قطعه، آن را تکان دهید تا از محکمبودن آن مطمئن شوید.
تنظیم مختصات قطعه (Offset)
گامهای عملی تنظیم Offset:
- مشخصکردن نقطه صفر:
این نقطه معمولاً گوشه یا مرکز قطعه است. برای دقت بیشتر از ابزار لبهیاب (Edge Finder) یا پراب لمسی استفاده کنید.
- تنظیم مختصات در کنترلر:
پس از یافتن نقطه صفر، مختصات را در نرمافزار دستگاه وارد کنید و ذخیره کنید.
- بازبینی مختصات:
برنامه را اجرا کنید تا مطمئن شوید که مختصات وارد شده با موقعیت قطعه هماهنگ است.

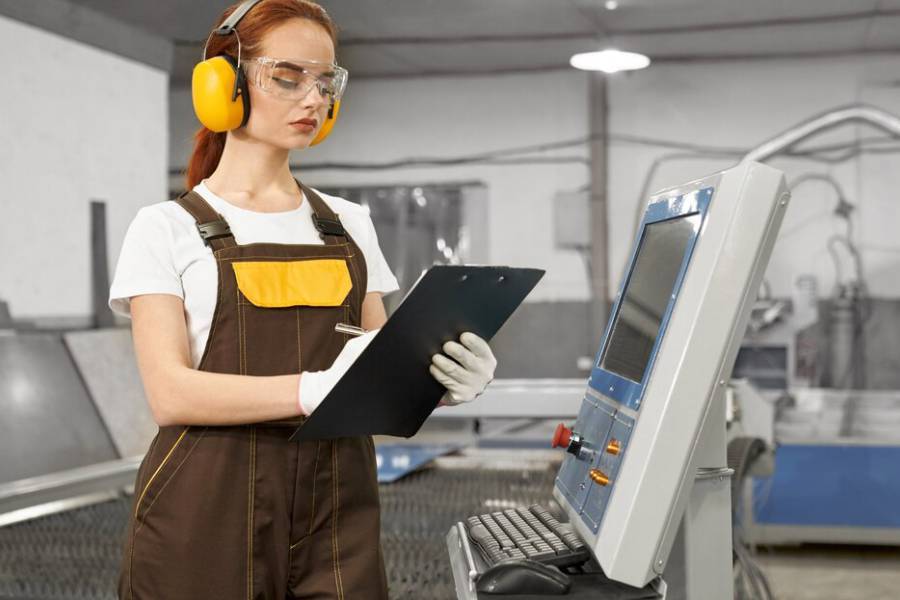

بارگذاری برنامه CNC
راهنمای بارگذاری برنامه:
پس از نصب نرمافزارهای کنترلر روی کامپیوتر مطابق با واحد کنترل دستگاه و اطمینان از سازگاری آن با سختافزار دستگاه CNC، ابتدا یک برنامه ساده برای آزمایش صحت عملکرد دستگاه بنویسید و سپس به روش زیر عمل کنید:
- انتقال فایل G-Code:
- فایل برنامه را از طریق USB، LAN یا شبکه به کنترلر دستگاه منتقل کنید.
- مطمئن شوید که نام فایل و مسیر آن مشخص است.
- بازبینی برنامه:
- خطوط کد را بررسی کنید تا از عدم وجود خطا اطمینان حاصل کنید.
- پارامترهایی مانند سرعت و پیشروی را برای قطعهکار فعلی تنظیم کنید.
نکات مهم:
- از یک نرمافزار شبیهساز سی ان سی (CNC Simulator) برای بررسی برنامه استفاده کنید.
- همیشه یک نسخه پشتیبان یا بکآپ از برنامههای اصلی داشته باشید.
اجرای آزمایشی برنامه (Dry Run)
چرا اجرای Dry Run ضروری است؟
این کار از برخورد ابزار با قطعه یا میز دستگاه جلوگیری میکند و مسیر حرکت را بهصورت ایمن نمایش میدهد.
مراحل اجرای Dry Run:
- فعالکردن حالت Dry Run در کنترلر:
این گزینه معمولاً در منوی دستگاه قابلانتخاب است.
- مشاهده حرکت محورها:
حرکات دستگاه را به دقت بررسی کنید تا هیچگونه خطا یا برخوردی رخ ندهد.
- اصلاحات نهایی:
در صورت مشاهده مشکل، برنامه یا تنظیمات را اصلاح کنید.
اجرای عملیات ماشینکاری
نکات کاربردی برای اجرای عملیات:
- شروع کار:
با فشردن دکمه استارت، عملیات ماشینکاری آغاز میشود.
- نظارت بر فرایند:
ابزارها و قطعه را در حین کار زیر نظر بگیرید. هرگونه صدا یا لرزش غیرطبیعی باید فوراً بررسی شود.
- تنظیم سرعت و پیشروی:
اگر کیفیت سطح پایین است یا ابزار در حال ساییدگی است، سرعت را کاهش دهید.
اقدامات پس از ماشینکاری
مراحل عملی پس از اتمام کار:
- خاموشکردن دستگاه:
دستورالعمل خاموشکردن دستگاه را رعایت کنید. ابتدا اسپیندل را متوقف کرده و سپس کنترلر را خاموش کنید.
- پاکسازی محیط:
تراشهها را با جاروبرقی جمع کنید و سطح میز دستگاه را پاک کنید.
- بازرسی قطعه:
ابعاد قطعه را با میکرومتر یا کولیس اندازهگیری کنید و سطح نهایی را بررسی کنید.
بیاد داشته باشید که تمیز کردن دستگاه CNC هر چند وقت یکبار اهمیت بالایی دارد.
چکیده
دستگاه CNC باید در محیطی نصب شود که به تجهیزات برقی، سیستم تهویه مناسب، و فضای کافی برای جابهجایی قطعات دسترسی داشته باشد. همچنین، استفاده از نیروی متخصص برای نصب و راهاندازی دستگاه بسیار توصیه میشود تا از مشکلات احتمالی جلوگیری شود. با رعایت تمامی این موارد، میتوانید دستگاه CNC خود را بهصورت دقیق و ایمن راهاندازی کنید و از عملکرد بهینه و عمر طولانی دستگاه اطمینان حاصل کنید. یادگیری مداوم و تجربه در این زمینه، به شما کمک میکند تا به یک متخصص حرفهای تبدیل شوید. اگر می خواهید اطلاعات بیشتری در زمینه راه اندازی دستگاه و راه اندازی کارگاه CNC بدانید سری به مجله کلوت بزنید.
با تمام اینها اگر دستگاهی که میخرید، سالم و تمیز باشد و از صحت عملکرد تکتک اجزایش مطمئن باشید، کار نصب بسیار سریعتر و با هزینه پایینتر صورت میپذیرد. ما در کلوت سی ان سی مجموعهای بهروز از بهترین دستگاههای CNC فرز و CNC تراش را برایتان گردآوردهایم تا با خیال آسوده مناسبترین ماشین سی ان سی را برای توسعه کارتان انتخاب کنید. در مقاله دستگاه cnc چیست اطلاعات کاملی درباره این دستگاهها بیان شده است.
