اگر از دستگاههای CNC برای تولید قطعات استفاده میکنید، احتمالاً بااهمیت انتقال دقیق دادهها به این دستگاهها آشنا هستید. اما آیا میدانستید که نحوه انتقال دادهها و اتصال دستگاه به کامپیوتر میتواند به طور مستقیم بر کیفیت تولید، سرعت انجام کار و حتی هزینههای شما تأثیر بگذارد؟ دنیای امروز صنعت پر از ابزارها و روشهایی است که امکان ارتباط آسان و سریع بین کامپیوتر و دستگاه CNC را فراهم میکنند. از کابلهای سنتی گرفته تا شبکههای مدرن، هر کدام مزایا و معایب خود را دارند. در این مقاله از کلوت سی ان سی، شما با انواع روشهای انتقال داده و نکاتی کلیدی برای انتخاب بهترین روش آشنا خواهید شد تا بتوانید عملکرد دستگاه CNC خود را بهبود بخشید و به طور بهینه از آن استفاده کنید.

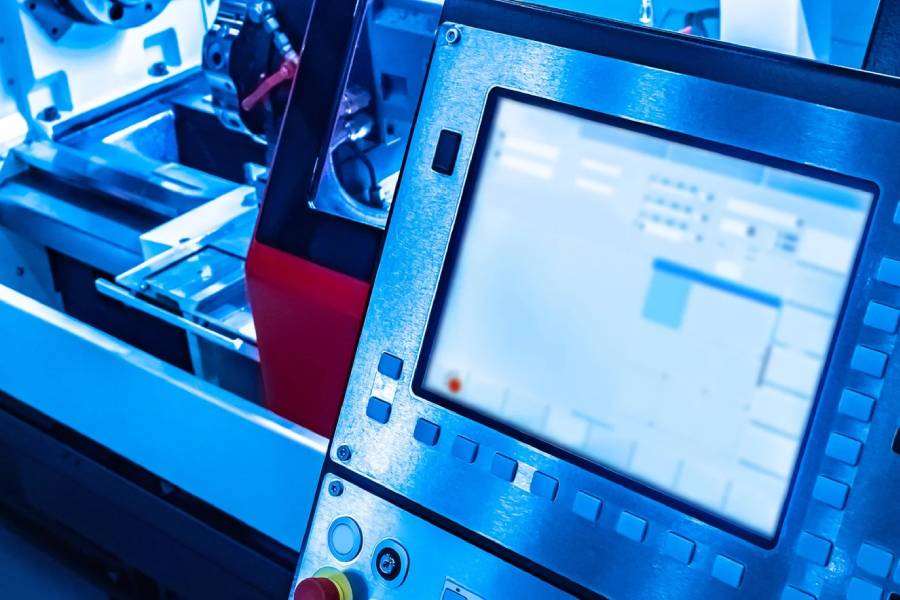

اهمیت انواع دادهها در CNC و بهترین روش انتقال آنها
یکی از مهمترین بخشهای کار با دستگاههای CNC، مدیریت درست دادههاست. این دادهها اطلاعات کلیدیای را شامل میشوند که عملکرد دستگاه را تحتتأثیر قرار میدهند. اگر هر نوع داده بهدرستی وارد یا منتقل نشود، ممکن است در فرایند ماشینکاری خطا ایجاد شود. در ادامه، انواع دادههایی که در دستگاه CNC وجود دارد و روشهای مناسب انتقال آنها توضیح داده شده است.
اطلاعات سیستمی (System Data)
اطلاعات سیستمی همان تنظیمات پایهای دستگاه است که برای عملکرد درست و هماهنگی بین بخشهای مختلف ضروری هستند. این دادهها شامل:
- موقعیت اولیه محورها (Home Position).
- نرخ فید (Feed Rate) و سرعت اسپیندل.
- تنظیمات سختافزاری دستگاه.
چطور منتقل کنیم؟
بهترین روش انتقال این دادهها استفاده از نرمافزارهای کنترل CNC مثل Mach3 است. این نرمافزارها امکان ذخیره، انتقال و بازیابی تنظیمات سیستمی را فراهم میکنند.
نکته:
قبل از انتقال یا تغییر این دادهها، حتماً یک نسخه پشتیبان یا بکآپ تهیه کنید تا در صورت نیاز بتوانید تنظیمات قبلی را بازیابی کنید.
تنظیمات گیره یا میز کار (Fixture Offsets)
ین دادهها موقعیت دقیق گیره یا میز دستگاه را مشخص میکنند و تضمین میکنند که قطعهکار در محل صحیح قرار گرفته باشد. این اطلاعات برای جلوگیری از برخورد ابزار با قطعه بسیار مهم هستند.
چطور منتقل کنیم؟
- استفاده از کابل USB یا شبکه Ethernet:
دادهها را از طریق نرمافزارهای کنترل یا بهصورت فایل ذخیره شده ارسال کنید.
- کارت حافظه USB یا SD Card:
اگر فایلهای تنظیمات ذخیره شدهاند، میتوانید آنها را با کارت حافظه به دستگاه منتقل کنید.
نکته:
بعد از انتقال، اطمینان حاصل کنید که تنظیمات گیره با قطعهای که روی میز قرار میدهید مطابقت داشته باشند.
تنظیمات ابزار (Tool Offsets)
تنظیمات ابزار شامل اطلاعات مربوط به موقعیت، طول و شعاع ابزارهای مختلف است. این دادهها برای دقت در ماشینکاری حیاتی هستند و کمک میکنند که ابزار بهدرستی عمل کند.
چطور منتقل کنیم؟
- کابل USB یا Wi-Fi:
دادهها معمولاً با استفاده از نرمافزارهای کنترل CNC به دستگاه ارسال میشوند.
- ورود بهصورت دستی:
درصورتیکه فایل آماده ندارید، میتوانید این اطلاعات را بهصورت دستی در دستگاه وارد کنید.
نکته:
همیشه قبل از شروع کار، ابزار جدید را کالیبره کرده و تنظیمات آن را بررسی کنید.
متغیرهای ماکرو سفارشی (Custom Macro Variables)
این نوع دادهها مربوط به دستورات برنامهریزیشده خاصی است که توسط کاربر برای اجرای عملکردهای پیشرفته و خاص استفاده میشود. مثلاً:
- اجرای دستورات شرطی (If/Then).
- انجام محاسبات ریاضی.
- کنترل فرایندهای پیچیده.
چطور منتقل کنیم؟
- شبکه یا کابل USB:
فایلهای ماکرو معمولاً در قالب کدهای G-code نوشته و ارسال میشوند.
- پشتیبانگیری:
اگر تغییراتی در ماکروها ایجاد میکنید، حتماً یک نسخه از تنظیمات قبلی ذخیره کنید.
نکته:
هر گونه تغییر در این متغیرها باید با دقت زیاد انجام شود، زیرا اشتباه در آنها میتواند باعث خطاهای جدی در ماشینکاری شود.

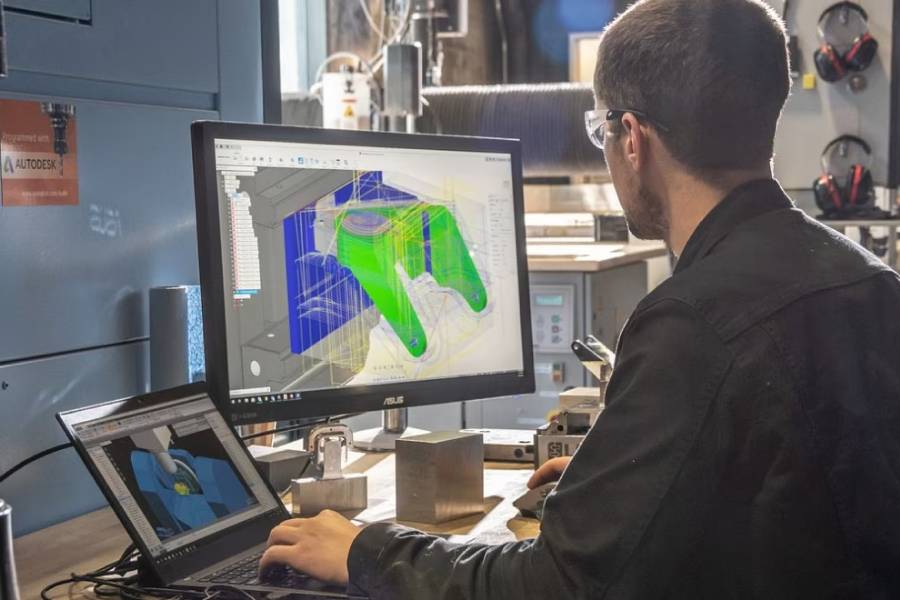

روشهای اتصال دستگاه CNC به کامپیوتر
با اتصال دستگاه CNC به کامپیوتر میتوان برنامههای پیچیده ماشینکاری را بهراحتی به دستگاه انتقال داد، از راه دور بر عملکرد آن نظارت کرد و حتی دادهها را برای تحلیل و بهینهسازی فرایند ذخیره کرد. همچنین این ارتباط به صرفهجویی در زمان و کاهش خطاهای انسانی کمک میکند. بااینحال، روشهای مختلفی برای این اتصال وجود دارد که هرکدام ویژگیها و کاربردهای خاص خود را دارند.
استفاده از پورت سریال (RS-232 یا RS-485)
یکی از قدیمیترین روشها برای ارتباط دستگاه CNC با کامپیوتر استفاده از پورت سریال است. این روش بهویژه در دستگاههای CNC قدیمی رایج بود. (البته در ایران به دلیل وجود دستگاههای قدیمی این روش همچنان استفاده میشود.) در این نوع اتصال، دادهها از طریق کابل سریال منتقل میشوند.
مزیت اصلی این روش سادگی آن است، اما سرعت پایین انتقال داده و محدودیت در طول کابل، از معایب آن به شمار میرود. همچنین، در کامپیوترهای جدید معمولاً این پورتها حذف شدهاند که میتواند اجرای این روش را دشوار کند.
مراحل عملی:
- استفاده از کابل RS232 مناسب برای اتصال.
- نصب نرمافزار ارتباطی (مانند HyperTerminal).
- تنظیمات نرخ انتقال داده (Baud Rate) در هر دو دستگاه.
- ارسال فایل و نظارت بر انتقال دادهها.
مبدلهای USB به سریال
برای دستگاههایی که همچنان به پورت سریال نیاز دارند، مبدلهای USB به سریال یک راهکار مناسب هستند. این مبدلها به کاربر اجازه میدهند از پورت USB کامپیوتر برای ارتباط با دستگاه استفاده کنند. تنظیمات صحیح این مبدلها و هماهنگی آن با دستگاه CNC بسیار مهم است تا دادهها بدون نقص منتقل شوند. مزیت این روش این است که بهسرعت میتوان از آن بهره برد و نیازی به حافظه جانبی ندارد، اما از معایب آن میتوان به محدودیت طول کابل اشاره کرد.
مراحل عملی:
- بررسی پورتهای دستگاه و کامپیوتر.
- اتصال کابل USB به دستگاه CNC و کامپیوتر.
- نصب درایور موردنیاز (در صورت وجود).
- باز کردن نرمافزار کنترل CNC و تنظیم ارتباط.
- انتقال فایل G-code و تأیید آن در دستگاه.
ارتباط شبکهای با استفاده از پورت اترنت
دستگاههای CNC مدرن معمولاً به پورت اترنت مجهز هستند. این نوع اتصال امکان ارتباط مستقیم یا از طریق شبکه داخلی (LAN) را فراهم میکند.
مزیت این روش سرعت بالای انتقال داده و امکان مدیریت چندین دستگاه CNC بهصورت همزمان است. این روش برای کارگاههای بزرگ که چندین دستگاه دارند بسیار ایدهآل است.
مراحل عملی:
- اتصال دستگاه CNC به شبکه از طریق کابل اترنت.
- نصب نرمافزار کنترل بر روی کامپیوتر برای مدیریت ارتباط.
- ارسال فایلها بهصورت مستقیم از طریق شبکه.
ارتباط بیسیم (Wi-Fi)
در محیطهایی که استفاده از کابل مشکلساز است، میتوان از راهکارهای بیسیم مثل وایفای استفاده کرد. دستگاههای CNC مدرن معمولاً از طریق آداپتورهای بیسیم به کامپیوتر متصل میشوند. این روش انعطافپذیری بالایی دارد، اما نیازمند مدیریت دقیق امنیت شبکه است تا از هک یا دسترسی غیرمجاز جلوگیری شود. امکان اتصال از راه دور مزیت خیلی خوبی است البته نیاز به زیر ساخت و تجهیزات مخصوص به خود دارد.
مراحل عملی اتصال از طریق Wi-Fi:
- اطمینان از پشتیبانی دستگاه از Wi-Fi.
- اتصال دستگاه CNC به شبکه Wi-Fi.
- شناسایی آدرس IP دستگاه CNC.
- انتقال فایل از طریق نرمافزار یا پروتکل FTP.
استفاده از فلش مموری یا حافظه خارجی
یکی از روشهای ساده برای انتقال دادهها استفاده از فلش مموری است. در این روش، ابتدا برنامه ماشینکاری روی فلش یا کارت حافظه ذخیره و سپس به دستگاه CNC منتقل میشود. این روش برای کسانی که به اتصال دائمی نیاز ندارند بسیار مناسب است. البته باید دقت کرد که نسخههای مختلف برنامهها بهدرستی مدیریت شوند تا اشتباهات احتمالی به حداقل برسند. درست است که این روش آسان است و فلش مموری قابلحمل است؛ اما عیبش این است که همواره باید این ابزار بهصورت فیزیکی در دسترس باشد.
مراحل عملی:
- ذخیره فایل G-code روی فلش USB یا کارت SD.
- اتصال حافظه به پورت دستگاه CNC.
- باز کردن فایل از طریق کنترلر دستگاه.
- اجرای برنامه ماشینکاری.
واردکردن اطلاعات بهصورت دستی
در موارد خاص یا زمانی که فایلهای برنامهنویسی شده کوچک و ساده هستند، امکان واردکردن کدها بهصورت دستی وجود دارد. البته استفاده از این روش زمان بر و مستعد ایجاد خطاست.
مراحل عملی:
- باز کردن بخش واردکردن داده در کنترلر دستگاه.
- تایپ کدها بهصورت دستی.
- بررسی و اجرا.

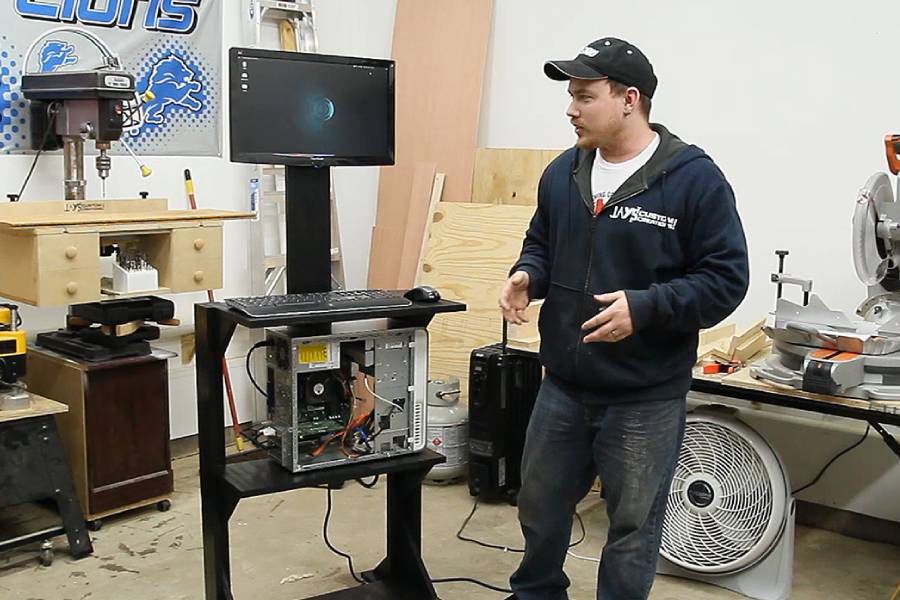

چه کامپیوتری برای اتصال به دستگاه CNC مناسب است؟
برای اینکه دستگاه CNC شما بدون مشکل کار کند، داشتن یک کامپیوتر مناسب اهمیت زیادی دارد. این کامپیوتر باید هم از لحاظ سختافزاری قوی باشد و هم با نرمافزارها و دستگاه CNC هماهنگی کامل داشته باشد. در ادامه، نکات مهم و حداقل کانفیگی که باید در انتخاب کامپیوتر در نظر بگیرید را مرور میکنیم.
سختافزار مناسب
- پردازنده: یک پردازنده قوی و چندهستهای مثل Intel Core i5 یا AMD Ryzen 5 به بالا کافی است.
- رم: حداقل 8 گیگابایت رم لازم است، اما اگر فایلهای پیچیده دارید، 16 گیگابایت بهتر است.
- حافظه ذخیرهسازی: از SSD استفاده کنید، چون سرعت بالاتری دارد. یک SSD با حداقل 256 گیگابایت پیشنهاد میشود.
- کارت گرافیک: اگر با نرمافزارهای سهبعدی CAD/CAM کار میکنید، یک کارت گرافیک میانرده مثل NVIDIA GTX 1050 کافی خواهد بود.
سیستمعامل
- ویندوز: بهترین گزینه برای اکثر نرمافزارهای CNC است.
- لینوکس: اگر با LinuxCNC کار میکنید، به لینوکس نیاز دارید.
- MacOS: کمتر برای CNC استفاده میشود.
پورتها و اتصالات
- USB: برای انتقال فایلها و اتصال دستگاه.
- RS232: مخصوص دستگاههای قدیمی.
- Ethernet یا Wi-Fi: برای انتقال سریعتر دادهها و اتصال شبکه.
لپتاپ یا کامپیوتر رومیزی؟
- لپتاپ: اگر به جابهجایی نیاز دارید یا فضای محدودی دارید، لپتاپ گزینه خوبی است.
- کامپیوتر رومیزی: قدرت و قابلیت ارتقا بیشتری دارد و برای کارگاههای ثابت مناسبتر است.
نکات بیشتر برای انتخاب سیستم مناسب CNC
- کامپیوتر اختصاصی برای CNC: بهتر است یک سیستم جداگانه فقط برای کار با CNC داشته باشید تا مشکلات نرمافزاری دیگر به عملکرد دستگاه آسیب نزند.
- کامپیوتر صنعتی: اگر محیط کارگاهی شما پر از گردوغبار یا ارتعاش است، یک کامپیوتر صنعتی با کیس مخصوص و فنهای اضافی گزینه بهتری است.
به نقل از سایت itbriefcase.net درباره کامپیوتر مناسب برای اتصال به دستگاه سی ان سی:
Most older computers (Windows 98SE, 2000, and XP) can run a CNC machine. While you won’t need sophisticated hardware to run old grinders, mills, or lathes, you will need a fast computer for your CAD/CAM workstation. A fast CPU, SSD storage device, a dedicated graphics card, and 16 GB of RAM are preferable. Both specs can be found on PC or MACs.
بیشتر کامپیوترهای قدیمی (ویندوز 98SE، 2000 و XP) توانایی اجرای دستگاه CNC را دارند. اگرچه برای راهاندازی دستگاههای قدیمی مانند سنگزنها، فرزها یا تراشها به سختافزار پیشرفته نیاز ندارید، اما برای ایستگاه کاری CAD/CAM خود به یک کامپیوتر سریع نیاز خواهید داشت. یک پردازنده پرسرعت (CPU)، حافظه ذخیرهسازی SSD، کارت گرافیک اختصاصی و حداقل 16 گیگابایت رم ترجیح داده میشود. این مشخصات را میتوان در کامپیوترهای شخصی (PC) یا مک (MAC) پیدا کرد.
مطالعه بیشتر: برنامه نویسی cnc
نرمافزارهای کنترل و واسط بین کامپیوتر و دستگاه CNC
نرمافزارهای کنترل، نقش مهمی در مدیریت ارتباط بین کامپیوتر و دستگاه CNC دارند. این نرمافزارها شامل موارد زیر هستند:
- Mach3 و Mach4: مناسب برای کنترل دستگاههای کوچک.
- NCLink: نرمافزاری سبک برای انتقال دادهها از طریق RS232.
- CIMCO DNC-Max: ابزاری پیشرفته برای مدیریت دادههای CNC در شبکه.
نتیجهگیری
اتصال دستگاه CNC به کامپیوتر و انتقال دادهها، اگر به روش درستی انجام شود، میتواند کارایی و دقت کارگاه شما را به شکل چشمگیری افزایش دهد. انتخاب بهترین روش انتقال، از کابل USB و پورت RS232 گرفته تا شبکه Ethernet یا کارت حافظه، به نیازها و تجهیزات شما بستگی دارد. همچنین، درک انواع دادههای CNC و استفاده از کامپیوتری که مناسب و سازگار با دستگاه باشد، نقش مهمی در کاهش خطاها و بهبود عملکرد دارد.
با رعایت این نکات و استفاده از ابزارهای مناسب، میتوانید فرایند ماشینکاری خود را سادهتر، سریعتر و دقیقتر کنید و به بهترین نتایج دست یابید. اگر این مقاله از کلوت سی ان سی (از تأمینکنندگان دستگاههای CNC در ایران) برایتان مفید بود، پیشنهاد میکنیم از دیگر مطالب بلاگ شامل خرابی دستگاه CNC یا انواع شغل CNC همین سایت استفاده کنید.
سؤالات متداول
1- آیا میتوان دستگاه CNC قدیمی را به کامپیوتر جدید متصل کرد؟
بله، با استفاده از مبدلهای USB به سریال یا نرمافزارهای سازگار، این کار امکانپذیر است.
2- کدام روش انتقال داده بین CNC و کامپیوتر سریعتر است؟
روش شبکهای با استفاده از Ethernet یا Wi-Fi سریعترین گزینه است.
3- آیا میتوان از برنامههای CNC در کامپیوتر خروجی دلخواه گرفت؟
بله، با استفاده از نرمافزارهای انتقال داده میتوان فایلها را به فرمتهای مختلف تبدیل کرد.
4- بهترین نرمافزار برای مدیریت دادههای CNC چیست؟
CIMCO DNC-Max برای کارگاههای بزرگ و Mach3 برای دستگاههای کوچک گزینههای مناسبی هستند.
5- آیا امکان انتقال داده از CNC به لپتاپ وجود دارد؟
بله، با استفاده از پورت USB، RS232 یا شبکه میتوان این کار را انجام داد.
6- آیا کابل USB برای انتقال تمام دادهها کافی است؟
کابل USB برای بیشتر دادهها مناسب است، اما برای دادههای سنگینتر یا انتقال سریعتر، شبکه Ethernet بهتر عمل میکند.
