صنایع مدرن بدون دستگاههای CNC تقریباً غیرقابلتصور هستند. این دستگاهها با دقت، سرعت و تنوع بالا، ستون فقرات تولید صنعتی را شکل میدهند. اما آیا تابهحال به این فکر کردهاید که این ماشینهای پیشرفته از چه اجزایی تشکیل شدهاند و چگونه با هماهنگی دقیق بین قطعات خود، پیچیدهترین پروژهها را به نتیجه میرسانند؟
در این مقاله از کلوت سی ان سی قصد داریم سفری عمیق و جامع به دنیای اجزای دستگاه فرز CNC داشته باشیم. از کوچکترین قطعات فنی تا پیچیدهترین سیستمهای هوشمند، هر بخشی را بررسی میکنیم تا تصویر روشنی از عملکرد این دستگاهها ارائه دهیم. همچنین با معرفی لوازم جانبی، ابزارهای برش و عوامل تأثیرگذار بر قیمت این دستگاهها، به شما کمک میکنیم تا در انتخاب و استفاده از آنها بهترین تصمیم را بگیرید.
اجزای اصلی دستگاه فرز CNC
دستگاه فرز CNC از بخشهای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد و کارایی دستگاه دارند. این اجزا در دستههای ساختاری و مکانیکی، عملیاتی و حرکتی، کنترلی و الکترونیکی تقسیمبندی میشوند. در ادامه به معرفی و توضیح این اجزا میپردازیم:
بدنه و پایه
بدنه و پایه، ساختار اصلی و استحکام دستگاه را فراهم میکنند. این بخشها معمولاً از جنس چدن یا فولاد ساخته میشوند تا لرزشها را جذب کرده و پایداری دستگاه را در سرعتهای بالا حفظ کنند. طراحی مدرن این بخشها بهگونهای است که وزن بهخوبی توزیع شده و کمترین انحراف را ایجاد کند.

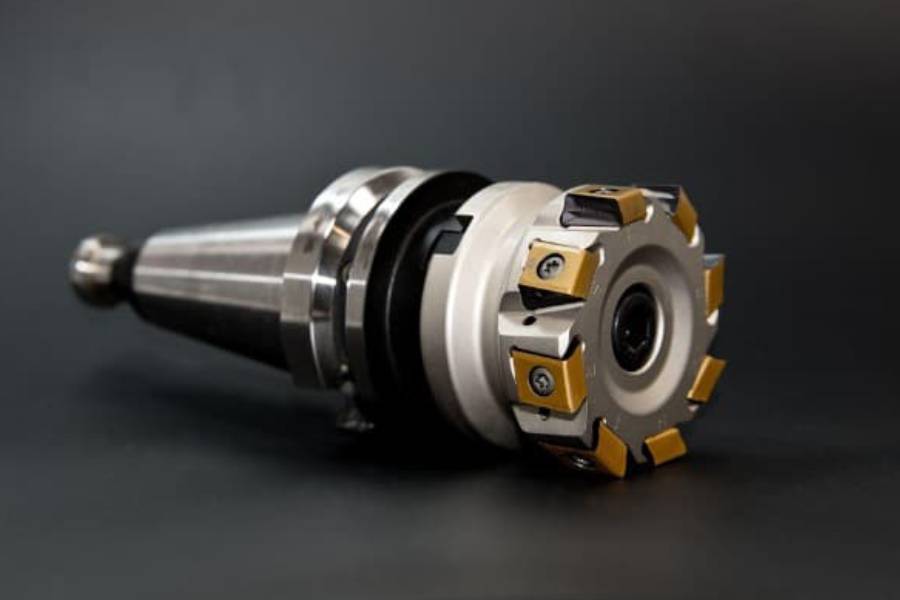

اسپیندل (Spindle)
اسپیندل بهعنوان قلب دستگاه فرز CNC شناخته میشود. این قطعه با چرخش با سرعت بالا، ابزار برش را به حرکت درمیآورد و باعث برادهبرداری از قطعهکار میشود. توان، سرعت چرخش (RPM) و سیستم خنککننده از عوامل مهم در عملکرد اسپیندل هستند.
در خصوص اسپیندل موتور مقاله جامعی در کلوت سی ان سی نوشته شده که میتوانید از مطالب آن بهره ببرید.
محورها (Axes)
دستگاههای فرز CNC معمولاً دارای سه محور اصلی X، Y و Z هستند که امکان حرکت دقیق ابزار یا قطعهکار را فراهم میکنند. دستگاههای پیشرفتهتر ممکن است محورهای اضافی مانند A و B داشته باشند که امکان چرخش و حرکت پیچیدهتر را برای ماشینکاریهای پیشرفته فراهم میکنند.
تعویضکننده خودکار ابزار (ATC)
سیستم تعویض خودکار ابزار با تعویض سریع ابزارها در حین کار، زمان توقف را کاهش میدهد و امکان ماشینکاری چندمرحلهای را بدون دخالت دست فراهم میکند.
میز کار (Worktable)
میز کار محل قرارگیری قطعهکار است. وجود شیارهای T، گیرههای وکیومی یا گیرههای مغناطیسی باعث میشود قطعهکار به طور محکم و ایمن روی میز ثابت بماند.
به نقل از سایت madearia.com درباره میزکار :
The materials used for the work table and other components must have high corrosion resistance to ensure durability and maintain performance under challenging conditions. In most CNC machines, the worktable is made of cast iron and is equipped with T-slots. These T-slots allow for the workpiece to be secured onto the table through different fastening devices such as clamps or vices.
مواد مورد استفاده برای میز کار و سایر اجزا باید مقاومت بالایی در برابر خوردگی داشته باشند تا دوام و عملکرد دستگاه در شرایط سخت حفظ شود. در اکثر دستگاههای CNC، میز کار از چدن ساخته شده و به شیارهای T (T-slots) مجهز است. این شیارهای T امکان ثابت کردن قطعهکار روی میز را با استفاده از ابزارهای مختلفی مانند گیرهها یا پیچهای فیکسکننده فراهم میکنند.
سیستم خنککننده
در حین ماشینکاری، گرما و اصطکاک زیادی تولید میشود. سیستم خنککننده با انتقال مایع خنککننده به محل برش، دمای ابزار و قطعه را کاهش میدهد و باعث افزایش عمر ابزار و بهبود کیفیت سطح کار میشود.
موتورهای حرکتی
موتورهای حرکتی مسئول جابهجایی محورهای دستگاه و چرخش اسپیندل هستند. موتورهای سروو و استپر از رایجترین گزینهها هستند که دقت، سرعت و عملکرد بالایی دارند.
اگر میخواهید اطلاعات کاملی در خصوص سروو موتور و استپ موتور پیدا کنید، مقاله مربوطه را در بلاگ همین سایت مطالعه کنید.
سیستم بازخورد (Feedback System)
سنسورها و انکودرها بخشی از سیستم بازخورد هستند که موقعیت، سرعت و دقت حرکات دستگاه را کنترل کرده و تنظیمات لازم را بهصورت لحظهای اعمال میکنند.
مطلبی مفید در خصوص انکودر در دستگاه CNC در کلوت سی ان سی داریم که به دانش شما دراینخصوص میافزاید.

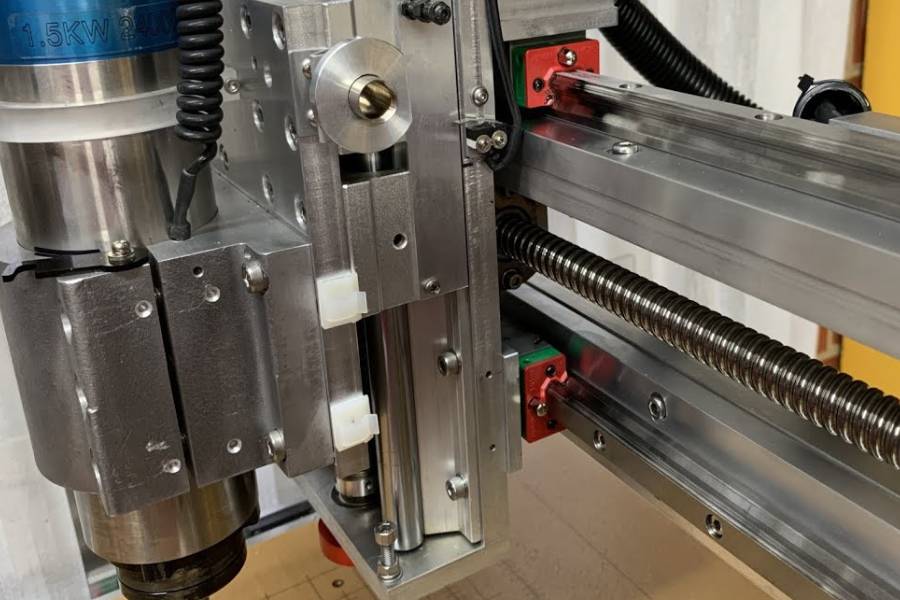

سیستم حرکتی (Linear Guideways)
سیستم حرکتی وظیفه هدایت دقیق محورهای دستگاه را بر عهده دارد. این سیستم شامل ریلها، واگنها و بلبرینگهای خاصی است که حرکت نرم، روان و بدون لرزش محورها را تضمین میکند. سیستم حرکتی با کاهش اصطکاک، باعث افزایش دقت و عمر مفید دستگاه میشود.
کنترلر CNC (CNC Controller)
کنترلر، مغز پردازشگر دستگاه است که دستورات برنامهنویسی شده را به حرکات دقیق محورها و ابزار تبدیل میکند. کیفیت و پیشرفته بودن کنترلر تأثیر مستقیمی بر دقت، سرعت و عملکرد کلی دستگاه دارد. برندهای معتبری مانند FANUC، Siemens و Heidenhain از جمله تولیدکنندگان برتر کنترلرها هستند.
دستگاههای پیشرفته CNC دارای صفحهنمایش لمسی، نرمافزارهای یکپارچه و سیستمهای تشخیص خطای لحظهای هستند که کار با دستگاه را سادهتر میکنند.
مقاله کنترلر cnc چیست؟ و بهترین کنترلرها را برای اطلاعات بیشتر بخوانید.
سیستم انتقال نیرو (Transmission System)
سیستم انتقال نیرو شامل قطعاتی مانند کوپلینگها، تسمهها و گیربکسها است که انرژی تولید شده توسط موتور را به اسپیندل و محورهای حرکتی منتقل میکند. کیفیت این سیستم بر دقت، سرعت و کارایی دستگاه تأثیر زیادی دارد.
سیستم جمعآوری براده و ضایعات (Chip Conveyor)
در فرایند ماشینکاری، برادهها و ضایعات فلزی تولید میشوند که اگر بهموقع جمعآوری نشوند، عملکرد دستگاه را مختل میکنند. سیستم جمعآوری براده به طور خودکار ضایعات را از ناحیه کاری خارج کرده و به مخزن انتقال میدهد. به این سیستم سفالهکش نیز میگویند.
سیستم روانکاری خودکار (Automatic Lubrication System)
این سیستم وظیفه دارد بهصورت مداوم و دقیق قطعات متحرک دستگاه را روغنکاری کند تا از اصطکاک بیش از حد، فرسودگی و آسیبدیدگی قطعات جلوگیری شود. روانکاری منظم باعث افزایش طول عمر دستگاه و کاهش هزینههای نگهداری میشود.
سیستم تعادل دینامیکی اسپیندل (Spindle Dynamic Balancing System)
این سیستم برای حفظ تعادل اسپیندل در سرعتهای بالا طراحی شده است. با کاهش لرزشها و نوسانات حین چرخش، دقت ماشینکاری افزایش مییابد و از استهلاک زودهنگام اسپیندل جلوگیری میشود.

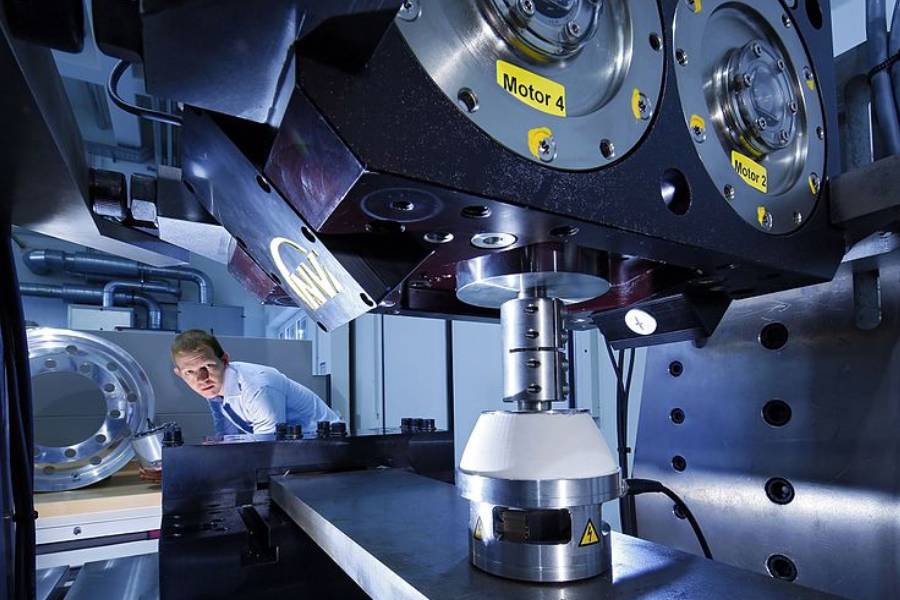

سیستم محافظت در برابر لرزش (Vibration Dampening System)
این سیستم با جذب و کاهش لرزشهای ناشی از برادهبرداری، تأثیر مستقیمی بر کیفیت سطح قطعهکار و عمر ابزار دارد. استفاده از پایههای ضد لرزش و متریالهای جاذب ارتعاش در بدنه دستگاه از روشهای پیادهسازی این سیستم است.
سیستم نمایشگر وضعیت دستگاه (Machine Status Display System)
این سیستم با نمایش لحظهای پارامترهای عملکردی دستگاه مانند سرعت اسپیندل، میزان پیشروی و دمای قطعات، به اپراتور کمک میکند تا فرایند ماشینکاری را بهتر مدیریت کند.
سیستم انتقال قدرت تسمهای و کوپلینگ (Belt & Coupling Drive System)
این سیستم وظیفه انتقال قدرت از موتور به اسپیندل را دارد. طراحی صحیح کوپلینگها و تسمهها باعث کاهش اتلاف انرژی و افزایش دقت در انتقال حرکت میشود.
سیستم ایمنی و توقف اضطراری (Safety & Emergency Stop System)
سیستم ایمنی با دکمههای توقف اضطراری (Emergency Stop) و سنسورهای حفاظتی، از بروز حوادث ناگوار در محیط کار جلوگیری میکند. این سیستم از ضروریترین بخشهای هر دستگاه CNC است.

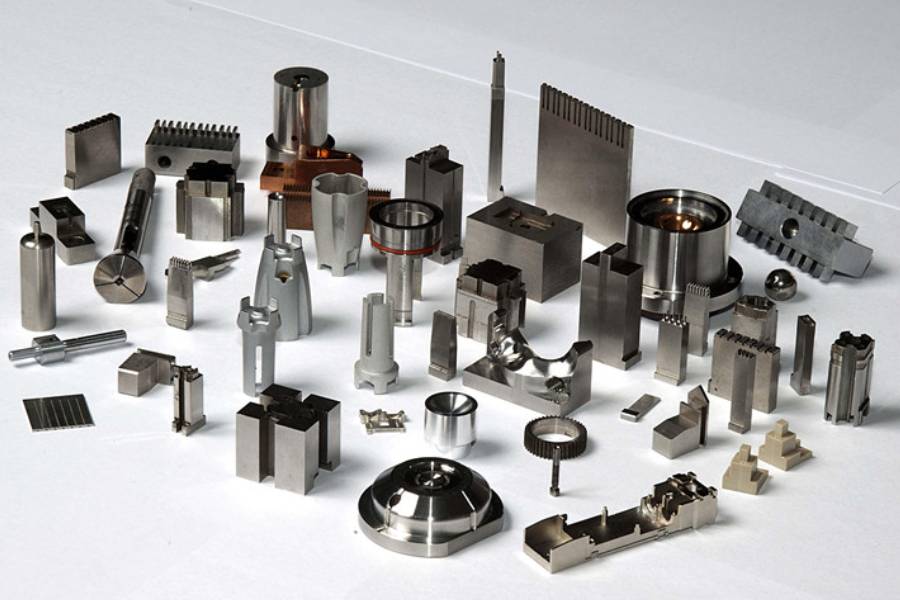

لوازم جانبی کاربردی دستگاه فرز CNC
برای بهبود عملکرد و افزایش کارایی دستگاه فرز CNC، استفاده از لوازم جانبی مختلف بسیار مؤثر است. این لوازم قابلیتهای دستگاه را گسترش میدهند و کیفیت کار را افزایش میدهند.
- گیرهها و بستها
این ابزارها برای ثابت نگهداشتن قطعهکار در حین ماشینکاری استفاده میشوند. گیرههای دقیق برای کارهای با تلرانس پایین مناسب هستند و بستهای مدولار (ماژولار) انعطافپذیری بیشتری برای قطعات با اشکال نامنظم دارند.
- میز دوار (Rotary Table)
میز دوار امکان چرخش قطعهکار را حول یک محور فراهم میکند و برای ایجاد برشهای زاویهدار و طرحهای دایرهای بسیار کاربردی است.
- لبهیاب (Edge Finder)
لبهیاب به اپراتور کمک میکند تا لبههای دقیق قطعهکار را پیدا کرده و نقطه شروع برش را با برنامه تنظیم کند.
- کولت و سهنظام (Collet & Chuck)
این قطعات برای نگهداری ابزارهای برشی به کار میروند. کولتها دقت بالایی در نگهداری ابزار دارند و سهنظامها برای نگهداری ابزارهای با اندازههای متنوع مناسب هستند.
- سیستم پروب (Probing System)
سیستم پروب با اندازهگیری ابعاد قطعهکار و تنظیم خودکار مختصات، خطای انسانی را کاهش داده و سرعت کار را افزایش میدهد.
ابزارهای رایج در دستگاه فرز CNC
انتخاب ابزار مناسب تأثیر زیادی بر کیفیت و سرعت ماشینکاری دارد. برخی از ابزارهای رایج عبارتاند از:
- اندمیل (End Mill)
این ابزار برای کار پروفیل، شیارزنی و برشهای دقیق استفاده میشود و در اشکال و جنسهای مختلف برای انواع متریالها تولید میشود.
- فیسمیل (Face Mill)
فیسمیل یا کفتراش برای ایجاد سطوح صاف و یکنواخت کاربرد دارد و با قطر برش بزرگ، سرعت بالای برادهبرداری را فراهم میکند.
- مته (Drill Bit)
متهها برای ایجاد سوراخ با اندازههای مختلف استفاده میشوند. انواع مختلفی از متهها مثل متههای پیچشی و متههای مرکززن وجود دارند.
- ابزار سرگرد یا بال نوز (Ball Nose Cutter)
این ابزار با نوک گرد خود برای ماشینکاری سطوح سهبعدی پیچیده، مانند قالبها و قطعات خاص مناسب است.
- اسلات دریل (Slot Drill)
اسلات دریل برای ایجاد شیارها و درگاهها طراحی شده و با طراحی دو لبه، برادهبرداری کارآمدی را فراهم میکند.
برای دانستن نحوه افزایش طول عمر ابزار فرز CNC به مقاله جامع آن در همین سایت مراجعه کنید.
عوامل مؤثر بر قیمت دستگاه فرز CNC
عوامل مختلفی بر قیمت دستگاه فرز CNC تأثیر میگذارند که دانستن آنها برای خرید هوشمندانه ضروری است:
- ابعاد و ظرفیت دستگاه
دستگاههای بزرگتر با توانایی پردازش قطعات حجیمتر، هزینه بالاتری دارند.
- تعداد محورهای دستگاه
دستگاههای چهار و پنجمحوره انعطافپذیری بیشتری دارند و قیمت بالاتری نسبت به مدلهای سهمحوره دارند.
- برند و کشور سازنده
برندهای معتبر اروپایی و ژاپنی معمولاً قیمت بیشتری دارند؛ اما از کیفیت بالاتری برخوردارند.
- امکانات و لوازم جانبی
دستگاههایی با سیستمهای تعویض خودکار ابزار، پروب و سیستم خنککننده پیشرفته قیمت بالاتری دارند.
- خدمات پس از فروش و گارانتی
پشتیبانی قوی و گارانتی معتبر از عواملی است که در قیمت نهایی دستگاه تأثیر دارد.
- نو یا دست دوم بودن دستگاه CNC
بدیهی است که اگر دستگاه نو باشد گرانتر است و حتی دستگاههای دست دوم را میتوان با نصف قیمت هم خرید. البته باید حتماً از محلی مطمئن این خرید را انجام داد.
نتیجهگیری
شناخت دقیق اجزا و قابلیتهای دستگاه فرز CNC اولین قدم برای ورود موفق به دنیای ماشینکاری است. اگر قصد دارید بهترین انتخاب را داشته باشید و در کسبوکار خود پیشرفت کنید، خرید دستگاه سی ان سی از یک تأمینکننده معتبر اهمیت زیادی دارد.
کلوت CNC با ارائه دستگاههای CNC وارداتی باکیفیت و تنوع بالا، یکی از مطمئنترین گزینهها برای تأمین ماشینآلات CNC فرز و CNC تراش شماست. ما باتجربه و تخصص، شما را در انتخاب بهترین دستگاه CNC همراهی میکنیم تا مسیر موفقیتتان هموارتر شود.
همین حالا با شماره روی سایت تماس بگیرید ما با شما هستیم تا گامی بزرگ در مسیر پیشرفت صنعتی خود بردارید!
