مرغک cnc چیست؟  تصور کنید در حال تراشکاری یک شفت بلند یا قطعه‌ای ظریف هستید که بدون هیچ تکیه‌گاهی در دستگاه CNC تراش در حال چرخش است. آیا می‌توان انتظار دقت بالا یا ثبات در این شرایط داشت؟ اینجاست که پشت‌بند (Tailstock) یا همان مرغک دستگاه تراش CNC به صحنه می‌آید. مرغک، قهرمان بی‌سروصدای ماشین‌کاری قطعات بلند و حساس است که با ارائه یک تکیه‌گاه مطمئن، تضمین می‌کند هر چرخشی، هموار و هر تراشکاری، دقیق باشد.

در این مقاله از کلوت سی ان سی، قصد داریم به زبانی ساده و کاربردی، تمام آنچه باید درباره مرغک دستگاه تراش CNC چیست ؟  از تعریف و انواع آن گرفته تا نحوه استفاده و نگهداری، بررسی کنیم. اگر شما هم به دنبال بهبود کیفیت قطعات تولیدی خود با دستگاه‌های CNC تراش هستید، تا انتهای این مقاله همراه ما باشید.

مرغک در دستگاه تراش CNC چیست؟

مرغک یا تیل استاک در مقابل سه/چهار نظام یا هد استاک دستگاه قرار می‌گیرد و وظیفه اصلی آن پشتیبانی از انتهای آزاد قطعه‌کار در طول عملیات ماشین‌کاری است. این قطعه با ایجاد تکیه‌گاهی محکم، کمک می‌کند تا قطعه‌کار کاملاً موازی با محور طولی دستگاه قرار بگیرد و از بروز انحراف یا لرزش که ممکن است کیفیت ماشین‌کاری را تحت‌تأثیر قرار دهد، جلوگیری شود.

به قنل از سایت  smartlathe.com درباره تعریف مرغک در دستگاه سی ان سی:

Positioned opposite the headstock on a CNC lathe machine, tailstocks serve to secure and support the free end of a workpiece during machining. They ensure that the longitudinal rotary axis of the workpiece remains stable and precisely parallel to the lathe bed.

مرغک در دستگاه تراش CNC، که در مقابل سه‌نظام (Headstock) قرار می‌گیرد، وظیفه تثبیت و پشتیبانی از انتهای آزاد قطعه‌کار را در طول عملیات ماشین‌کاری بر عهده دارد. این ابزار اطمینان می‌دهد که محور چرخشی طولی قطعه‌کار پایدار باقی بماند و کاملاً موازی با بستر دستگاه تراش قرار گیرد.

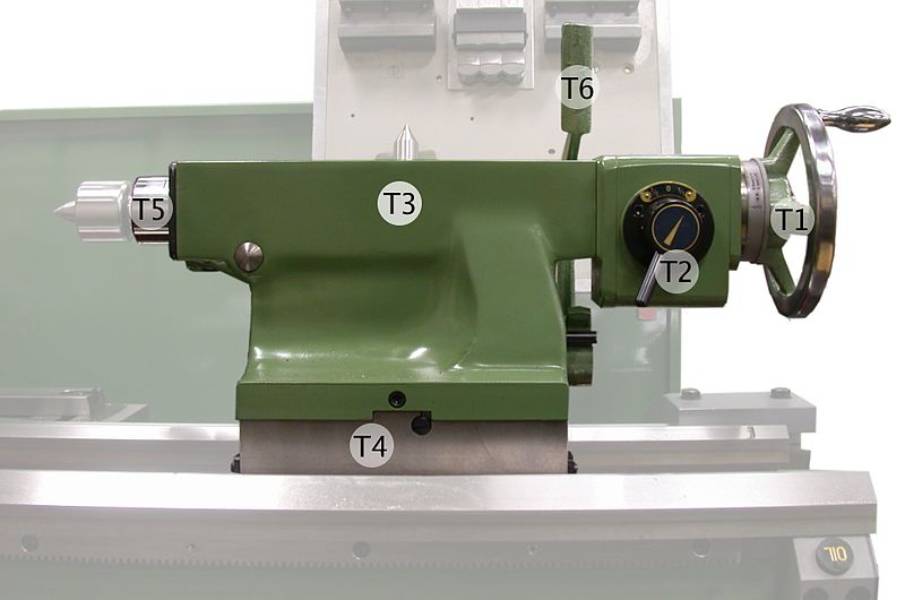

اجزای اصلی مرغک cnc

اجزای مهم تشکیل‌دهنده مرغک دستگاه CNC به شرح زیر است:

1. پایه (Base):
   پایه، بخش اصلی و سنگین مرغک است که معمولاً از جنس چدن یا فولاد ساخته می‌شود. این قسمت روی ریل دستگاه قرار می‌گیرد و می‌توان آن را برای تنظیم طول قطعه‌کار حرکت داد.
2. لولۀ داخلی (Quill):
   لوله‌ای قابل‌حرکت که می‌تواند جلو و عقب برود و ابزارهایی مثل مته یا مرغک روی آن نصب شوند.
3. چرخ تنظیم (Handwheel):
   با استفاده از این فلکه تنظیم می‌توان لوله داخلی را با دقت حرکت داد و موقعیت ابزار را تنظیم کرد.
4. سیستم قفل (Locking Mechanism):
   مکانیزم قفل‌کردن، مرغک را در جای خود ثابت نگه می‌دارد و از جابه‌جایی آن در حین ماشین‌کاری جلوگیری می‌کند.

کاربردها و وظایف مرغک در دستگاه تراش CNC

اهمیت وجود مرغک را پیش‌تر با هم دیدیم، در این قسمت به کاربردهای رایج این ابزار می‌پردازیم و در آخر یک کاربرد خاص را نیز ذکر می‌کنیم:

• پشتیبانی از قطعات بلند:
  هنگام ماشین‌کاری قطعات بلند یا باریک، مرغک کمک می‌کند تا قطعه در جای خود ثابت بماند و از انحراف یا لرزش جلوگیری شود. این موضوع به‌ویژه در سرعت‌های بالا اهمیت بیشتری پیدا می‌کند.
• عملیات سوراخ‌کاری:
  مرغک می‌تواند ابزارهایی مانند مته یا برقو را نگه دارد و امکان سوراخ‌کاری دقیق در مرکز قطعه‌کار را فراهم کند.
• ایجاد رزوه (Tapping):
  در برخی مواقع، از مرغک برای نگه‌داشتن ابزار رزوه‌کاری استفاده می‌شود تا رزوه‌ها با دقت و کیفیت بالا روی قطعه ایجاد شوند.
• ماشین‌کاری غیرمرکزی (Offset Turning)

یکی از کاربردهای خاص و کمتر شناخته‌شده مرغک CNC، ماشین‌کاری غیرمرکزی (Offset Turning) است. با تنظیم مرغک به شکلی که محور آن کمی از محور سه‌نظام منحرف شود، می‌توان قطعات با سطح مقطع بیضوی یا طراحی‌های خاص تولید کرد. این تکنیک به‌ویژه در صنایع خودرو و هوافضا برای ساخت قطعات پیچیده کاربرد دارد.

مثال:
ساخت قطعات میل‌لنگ خودرو یا شفت‌های چند پله‌ای با استفاده از این روش امکان‌پذیر است.

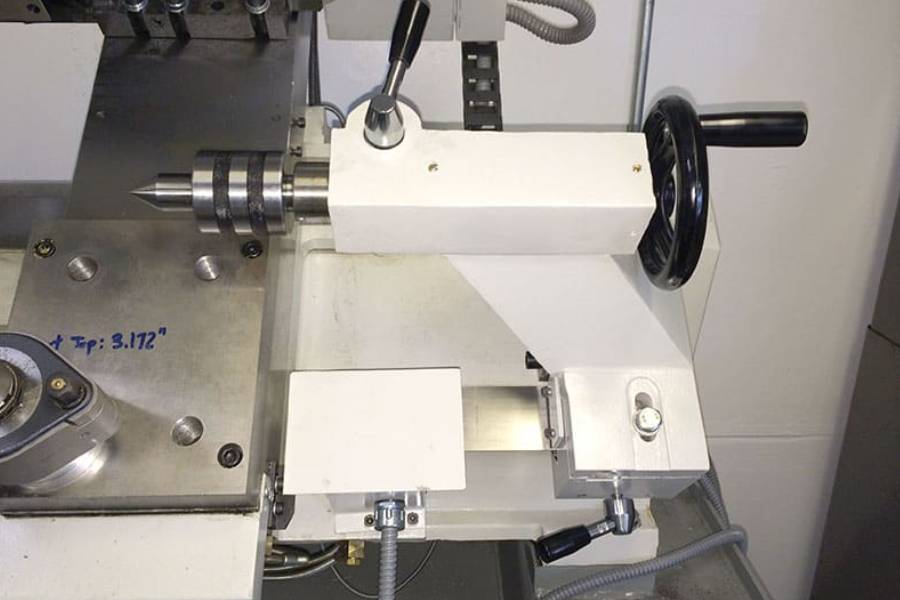

انواع مرغک cnc چیست؟

به‌طورکلی دو نوع مرغک داریم، یکی چرخان و دیگری ثابت. البته در حال حاضر مرغک‌های فوق پیشرفته و هوشمند هم تولید شده‌اند؛ اما انواع رایج آن را اینجا آوردیم.

• مرغک گردان (Live Center):
  دارای بلبرینگ است و همراه با قطعه‌کار می‌چرخد. این نوع مرغک برای سرعت‌های بالا مناسب است و اصطکاک و گرمای کمی ایجاد می‌کند.
• مرغک ثابت (Dead Center):
  نمی‌چرخد و قطعه‌کار روی آن می‌چرخد. این نوع مرغک برای عملیاتی با سرعت پایین یا زمانی که پایداری بیشتری نیاز است استفاده می‌شود. لازم است مرغک ثابت به‌خوبی روغن‌کاری شود تا از آسیب‌دیدن قطعه یا ابزار جلوگیری شود. مرغک مهره‌دار و نیم مرغک جزو این دسته‌بندی قرار می‌گیرند.

تنظیم و ترازکردن مرغک

ابتدا باید بدانیم که محل قرارگیری مرغک در دستگاه CNC کجاست؟
مرغک معمولاً در انتهای بستر دستگاه CNC نصب می‌شود و قابلیت حرکت به طول بستر را دارد. تنظیم دقیق آن با سه‌نظام اهمیت زیادی دارد و باید کاملاً هم‌محور باشد.

حالا برای اینکه مرغک به‌درستی عمل کند، باید آن را به‌دقت تنظیم و تراز کنید:

1. تنظیم اولیه:
   مرغک را روی ریل دستگاه حرکت داده و در موقعیت تقریبی مناسب برای طول قطعه قفل کنید.
2. تنظیم دقیق:
   با استفاده از چرخ تنظیم، لوله داخلی را جلو یا عقب برده و ابزار یا مرغک را دقیقاً در محل موردنظر قرار دهید.
3. کنترل تراز:
   برای اطمینان از اینکه مرغک با اسپیندل هد استاک در یک راستا قرار دارد، می‌توانید از ابزارهایی مثل ساعت اندازه‌گیری استفاده کنید و در صورت نیاز تنظیمات لازم را انجام دهید.

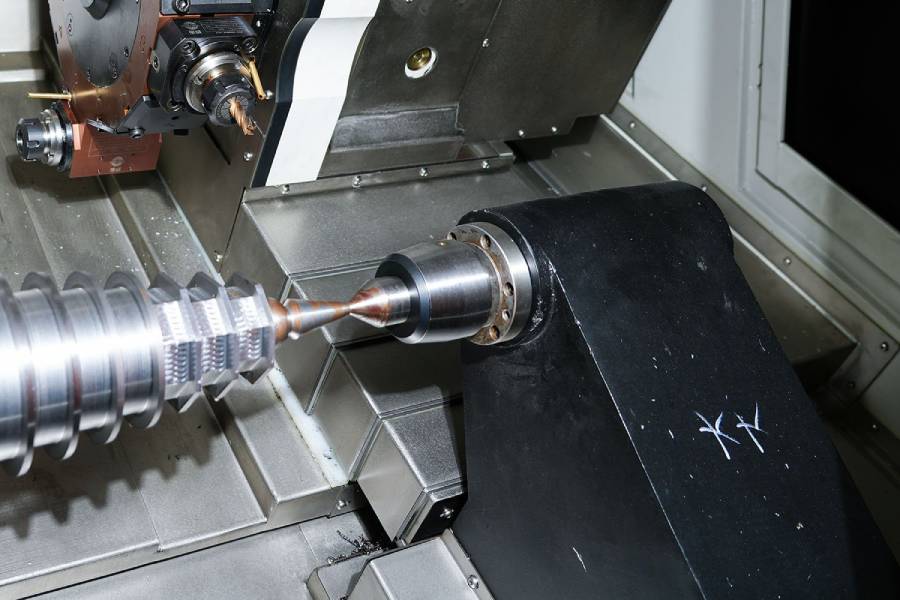

نحوه استفاده از مرغک دستگاه CNC برای قطعات بلند

برای مهارکردن و تثبیت قطعات بلند در دستگاه سی ان سی توسط مرغک مراحل زیر را اجرا کنید:

1. قطعه را در سه‌نظام قرار دهید و مطمئن شوید که کاملاً محکم است.
2. مرغک را به‌آرامی به مرکز قطعه نزدیک کنید.
3. فشار مرغک را تنظیم کنید تا قطعه تثبیت شود، اما نه آن‌قدر زیاد که قطعه تغییر شکل دهد.

و اگر احیاناً نیاز به تعویض مرغک دستگاه CNC پیدا کردید به روش زیر عمل کنید:

1. باز کردن سیستم قفل و آزادسازی مرغک قبلی.
2. انتخاب مرغک مناسب برای قطعه‌کار جدید.
3. نصب مرغک جدید و تنظیم دقیق آن با سه‌نظام.

نکات مهم برای استفاده بهینه از مرغک

• نسبت طول به قطر قطعه:
  اگر طول قطعه‌کار بیشتر از ۲ تا ۳ برابر قطر آن باشد، استفاده از مرغک ضروری است تا قطعه دچار انحراف یا لرزش نشود.
• فشار مرغک:
  فشار وارد شده توسط مرغک باید مناسب باشد. فشار بیش از حد ممکن است باعث خم‌شدن قطعه شود، درحالی‌که فشار کم می‌تواند باعث ناپایداری قطعه شود.
• انتخاب ابزار مناسب:
  بسته به نوع عملیات، از مرغک گردان یا ثابت استفاده کنید و اطمینان حاصل کنید که ابزارها به‌درستی نگهداری و روغن‌کاری شده‌اند.
• جلوگیری از لرزش:
  تراز بودن مرغک با اسپیندل هد استاک و قفل‌کردن صحیح آن، از لرزش‌های غیرضروری (چَتر زدن) جلوگیری می‌کند.

همچنین در زمان خرید مرغک باید به نکات زیر توجه کنید تا بهترین عملکرد را از آن بگیرید:

• جنس مرغک: برای قطعات سخت‌تر، مرغک‌های با فولاد سخت‌کاری شده مناسب‌ترند.
• سرعت ماشین‌کاری: اگر سرعت بالا موردنظر است، مرغک زنده پیشنهاد می‌شود.
• اندازه و نوع قطعات: مرغک باید با ابعاد و نوع قطعات شما هم‌خوانی داشته باشد.

خطاهای رایج هنگام استفاده از مرغک CNC

هرچند مرغک ابزار ساده‌ای به نظر می‌رسد، اما استفاده نادرست از آن می‌تواند مشکلاتی جدی به همراه داشته باشد. در اینجا به چند خطای رایج اشاره می‌کنیم:

1. تنظیم نادرست فشار مرغک:
   فشار زیاد باعث تغییر شکل قطعه و فشار کم باعث لغزش آن می‌شود. بهتر است فشار را متناسب با جنس و ابعاد قطعه تنظیم کنید.
2. عدم هم‌محوری:
   اگر مرغک به‌درستی تراز نشود، خطای هم‌محوری ایجاد می‌شود که نتیجه‌اش قطعات ناقص یا با تلرانس بالا است. برای جلوگیری از این مشکل، از ابزارهای تراز لیزری استفاده کنید.
3. عدم تمیزکاری مرغک و مرغک:
   تجمع براده یا آلودگی روی سطح مرغک یا داخل محفظه مرغک می‌تواند عملکرد آن را مختل کند. همیشه پیش از شروع کار، از تمیز بودن این بخش‌ها مطمئن شوید.
4. استفاده از مرغک نامناسب:
   انتخاب نادرست جنس یا اندازه مرغک باعث می‌شود که فشار به‌درستی توزیع نشود. همیشه مرغکی را انتخاب کنید که با جنس و ابعاد قطعه‌کار هماهنگ باشد.

اهمیت روان‌کاری مرغک

مرغک یکی از بخش‌هایی است که به دلیل حرکت مداوم، نیاز به روان‌کاری دقیق و منظم دارد. اگر این کار به‌درستی انجام نشود، نه‌تنها عملکرد دستگاه کاهش می‌یابد، بلکه عمر آن نیز به‌شدت کم می‌شود.

1. انتخاب روغن مناسب:
   برای مرغک‌های CNC، روغن‌های صنعتی با قابلیت تحمل دما و فشار بالا پیشنهاد می‌شوند. روغن‌هایی که خاصیت ضد اصطکاک و ضدسایش دارند، بهترین گزینه هستند.
2. برنامه‌ریزی برای روان‌کاری:
   بسته به میزان استفاده، زمان‌بندی روان‌کاری می‌تواند متفاوت باشد. در کارگاه‌های پرکار، بهتر است هر هفته این کار انجام شود. اگر دستگاه کمتر استفاده می‌شود، روان‌کاری ماهانه کافی خواهد بود .
3. روش روان‌کاری:
   روغن را به‌آرامی و به مقدار مناسب به نقاطی که تولیدکننده دستگاه پیشنهاد داده است، اضافه کنید. اگر در دفترچه راهنما اشاره‌ای به محل‌های روان‌کاری نشده، با یک تکنسین مشورت کنید.

برای اطلاعات بیشتر در خصوص روغن‌کاری دستگاه CNC به مقاله مربوطه در سایت کلوت CNC مراجعه فرمایید.

محدودیت‌ها و نقاط ضعف مرغک

هرچند مرغک ابزاری بسیار کارآمد است، اما محدودیت‌هایی هم دارد که دانستن آن‌ها می‌تواند به شما کمک کند تا بهترین نتیجه را از دستگاه CNC بگیرید:

1. عدم امکان استفاده برای قطعات کوچک یا پیچیده:
   قطعاتی با ابعاد بسیار کوچک یا اشکال غیرمعمول (مثل قطعات با سوراخ‌های مرکزی) به‌سختی با مرغک تثبیت می‌شوند. در چنین مواقعی بهتر است از فیکسچرهای خاص استفاده کنید.
2. نیاز به تراز دقیق:
   حتی کوچک‌ترین خطا در تراز مرغک می‌تواند باعث کاهش کیفیت قطعه شود. این مشکل به‌ویژه در دستگاه‌های قدیمی بیشتر دیده می‌شود.
3. محدودیت در ماشین‌کاری زاویه‌دار:
   مرغک برای قطعاتی که نیاز به ماشین‌کاری با زاویه‌های خاص دارند، مناسب نیست. در این موارد، گیره‌ها و فیکسچرهای انعطاف‌پذیر گزینه بهتری هستند.

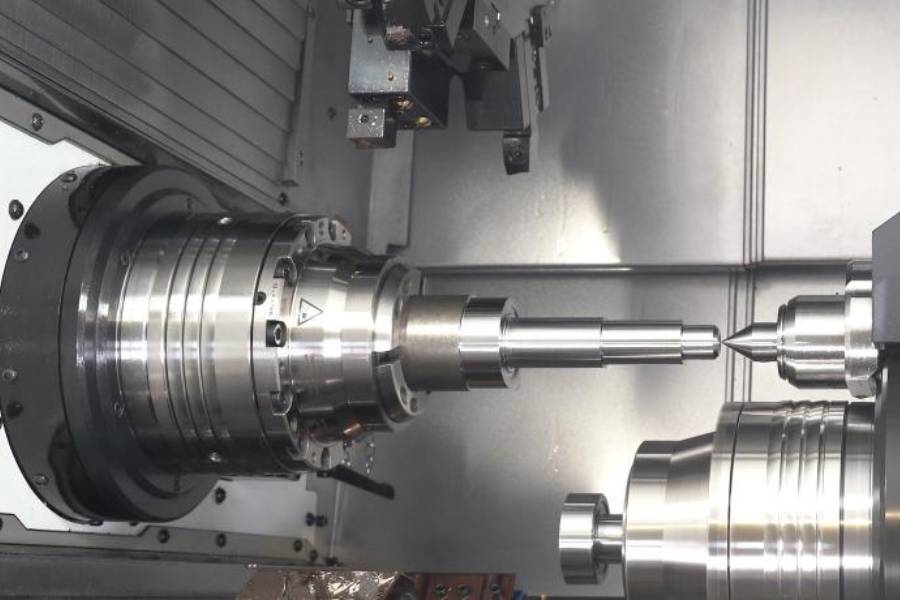

مقایسه مرغک‌های دستی و مدرن

در گذشته، مرغک‌های دستی نقش مهمی در ماشین‌کاری داشتند. تنظیم این نوع مرغک‌ها تماماً به تجربه و دقت اپراتور وابسته بود. کوچک‌ترین خطا در هم‌محوری مرغک با محور دستگاه، باعث می‌شد قطعه به‌درستی تراش نخورد یا حتی آسیب ببیند. از طرف دیگر، سرعت کار پایین و تنظیم زمان‌بر از معایب اصلی مرغک‌های دستی بود.

اما با پیشرفت فناوری، مرغک‌های CNC مدرن با سیستم‌های خودکار و هوشمند وارد میدان شدند. این دستگاه‌ها به سنسورها و ابزارهای پیشرفته مجهز هستند که امکان تنظیم خودکار و سریع را فراهم می‌کنند. مثلاً در مدل‌های جدید، می‌توانید بدون نیاز به دخالت دستی، فشار مناسب مرغک و تراز دقیق را با چند کلیک ساده تنظیم کنید. این قابلیت به‌ویژه در تولیدات انبوه که دقت و سرعت حیاتی است، تحولی شگرف ایجاد کرده است.

جمع‌بندی

مرغک دستگاه تراش CNC، یکی از اجزای کلیدی در تضمین دقت، ثبات و ایمنی در انواع دستگاه تراش و ماشین‌کاری قطعات بلند، نازک و حساس است. از انواع مختلف مرغک گرفته تا نحوه تنظیم و نگهداری آن، هر جزئیاتی که در این مقاله به آن پرداختیم نشان‌دهنده نقش حیاتی این ابزار در فرایند تولید است. استفاده صحیح از مرغک نه‌تنها به شما کمک می‌کند تا بهره‌وری دستگاه خود را افزایش دهید، بلکه کیفیت نهایی قطعات تولیدی را نیز بهبود می‌بخشد.

اگر به دنبال راه‌اندازی یا ارتقای کسب‌وکار ماشین‌کاری خود هستید، دستگاه‌های CNC باکیفیت و حرفه‌ای می‌توانند سرمایه‌ای ارزشمند برای شما باشند. کلوت سی‌ان‌سی به‌عنوان واردکننده معتبر دستگاه‌های CNC تراش و فرز از اروپا و شرق آسیا، بهترین گزینه‌ها را برای نیازهای شما ارائه می‌دهد. تیم ما آماده است تا با مشاوره تخصصی، شما را در انتخاب مناسب‌ترین دستگاه CNC همراهی کند.

سؤالات متداول درباره مرغک دستگاه تراش CNC

1- چه زمانی باید از مرغک استفاده کنیم؟

هنگامی که قطعات بلند، باریک یا حساس ماشین‌کاری می‌شوند و احتمال خمش یا لرزش وجود دارد.

2- انواع مرغک در دستگاه‌های CNC کدام‌اند؟

دو نوع اصلی وجود دارد: مرغک ثابت (Dead Center) و مرغک متحرک (Live Center). مرغک ثابت در جای خود می‌ماند، درحالی‌که مرغک متحرک همراه با قطعه می‌چرخد.

3- چه تفاوتی بین مرغک ثابت و متحرک وجود دارد؟

مرغک ثابت می‌تواند دقت بیشتری ارائه دهد، اما ممکن است اصطکاک بیشتری ایجاد کند. مرغک متحرک برای سرعت‌های بالا مناسب‌تر است؛ زیرا همراه قطعه‌کار می‌چرخد.

4- چگونه مرغک دستگاه تراش را تنظیم کنیم؟

مرغک را در قسمت انتهایی قطعه‌کار قرار دهید، آن را محکم کنید و مطمئن شوید که کاملاً هم‌راستا با محور دستگاه است.
