معرفی انواع موتور دستگاه CNC | بررسی تفاوت انواع موتور دستگاه CNC

از اجزای اصلی دستگاه‌های CNC تراش و CNC فرز، موتورها هستند که نقش حیاتی در حرکت و عملکرد دستگاه دارند. انتخاب نوع موتور مناسب، تأثیر مستقیم بر عملکرد، دقت و کارایی دستگاه دارد. در این مقاله از کلوت سی ان سی، به بررسی انواع اصلی موتورهای استفاده‌شده در دستگاه‌های CNC از جمله موتورهای استپر، سروو و اسپیندل و دیگر موتورهای مربوط به دستگاه سی ان سی پرداخته و ویژگی‌ها، مزایا، معایب و کاربردهای هرکدام را توضیح خواهیم داد.

همچنین با ارائه جدول مقایسه اسپیندل، سروو موتور و استپر موتور، به درک بهتر شما در این موضوع کمک خواهیم کرد.

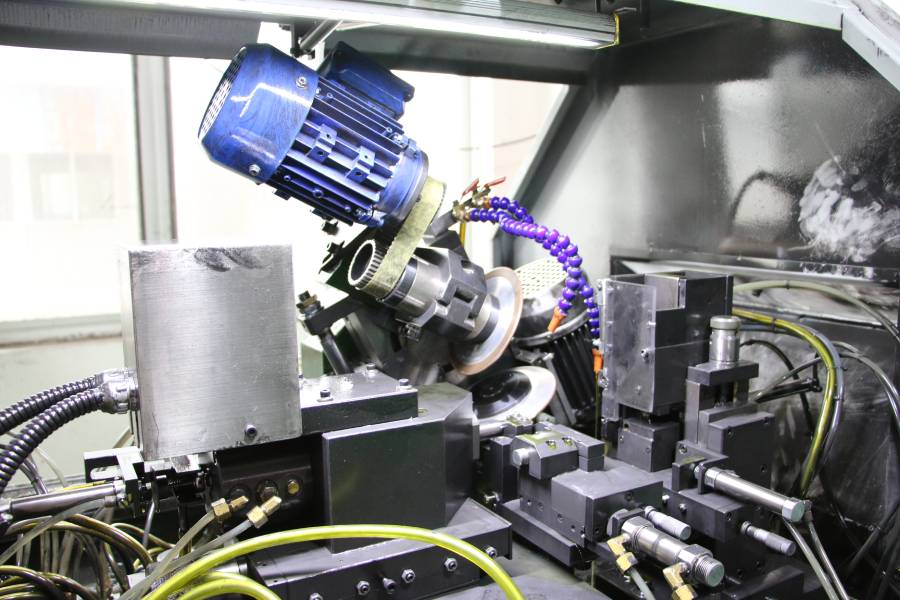

تفاوت انواع موتور دستگاه CNC

به‌طورکلی ما سه نوع موتور در دستگاه‌های سی ان سی می‌بینیم:

• موتورهای حرکتی: شامل موتورهای استپر، سروو و ایزی سروو که برای جابه‌جایی دقیق محورهای X، Y و Z استفاده می‌شوند.
• موتورهای چرخشی (اسپیندل): برای انجام عملیات ماشین‌کاری روی مواد طراحی شده‌اند.
• موتورهای خطی: برای حرکت مستقیم و دقیق بدون واسطه به کار می‌روند.

در ادامه با توضیحات بیشتر در خصوص تمام انواع این موتورها گفته‌ایم.

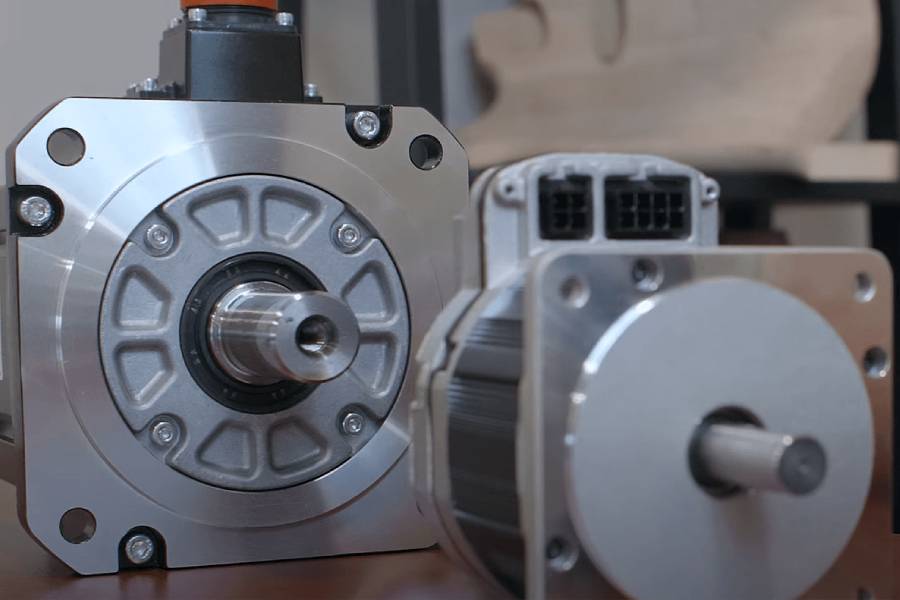

موتورهای استپر

موتورهای استپر به دلیل سادگی و مقرون‌به‌صرفه بودن، به طور گسترده در دستگاه‌های CNC استفاده می‌شوند. این موتورها با تقسیم چرخش کامل به تعداد زیادی پله کوچک، امکان کنترل دقیق موقعیت را بدون نیاز به سیستم‌های بازخورد فراهم می‌کنند. در واقع نحوه عملکرد استپر موتور مبتنی بر ارسال پالس‌های الکتریکی است که هر پالس به معنی یک‌قدم حرکت است.

مزایا:

• دقت و تکرارپذیری بالا: موتورهای استپر می‌توانند حرکات دقیقی را اجرا کنند و برای کاربردهایی که نیاز به موقعیت‌یابی دقیق دارند، مناسب هستند.
• کنترل ساده (حلقه باز): این موتورها معمولاً بدون استفاده از سیستم‌های بازخورد کار می‌کنند که باعث ساده شدن ساختار کنترل و کاهش هزینه‌ها می‌شود.

• قیمت مناسب: موتورهای استپر نسبت به سروو موتورها ارزان‌تر هستند و برای پروژه‌های کم‌هزینه مثل برخی دستگاه‌های CNC رومیزی گزینه خوبی محسوب می‌شوند.
  در همین سایت مقاله‌ای جامع در خصوص دستگاه CNC رومیزی داریم که خواندنش می‌تواند برای شما مفید باشد.

معایب:

• کاهش گشتاور در سرعت‌های بالا: این موتورها با افزایش سرعت، گشتاور کمتری تولید می‌کنند که ممکن است برای کاربردهای با سرعت بالا محدودیت ایجاد کند. در مقاله سرعت دستگاه سی ان سی اطلاعات جامعی در این باره بیان شده است.
• مشکل لرزش (رزونانس): در برخی سرعت‌ها، موتورهای استپر ممکن است دچار لرزش شوند که عملکرد را کاهش می‌دهد.
• عدم وجود بازخورد: به دلیل نبود بازخورد، این موتورها نمی‌توانند خطاها را در لحظه تصحیح کنند و ممکن است در شرایط خاص قدم‌هایی از دست برود.

کاربردها:
موتورهای استپر معمولاً برای کاربردهایی که نیاز به موقعیت‌یابی دقیق دارند؛ اما سرعت یا گشتاور بالا لازم نیست، مناسب هستند. این موتورها در پرینترهای سه‌بعدی، دستگاه‌های برش لیزری و سوراخ‌کاری بردهای الکترونیکی استفاده می‌شوند.

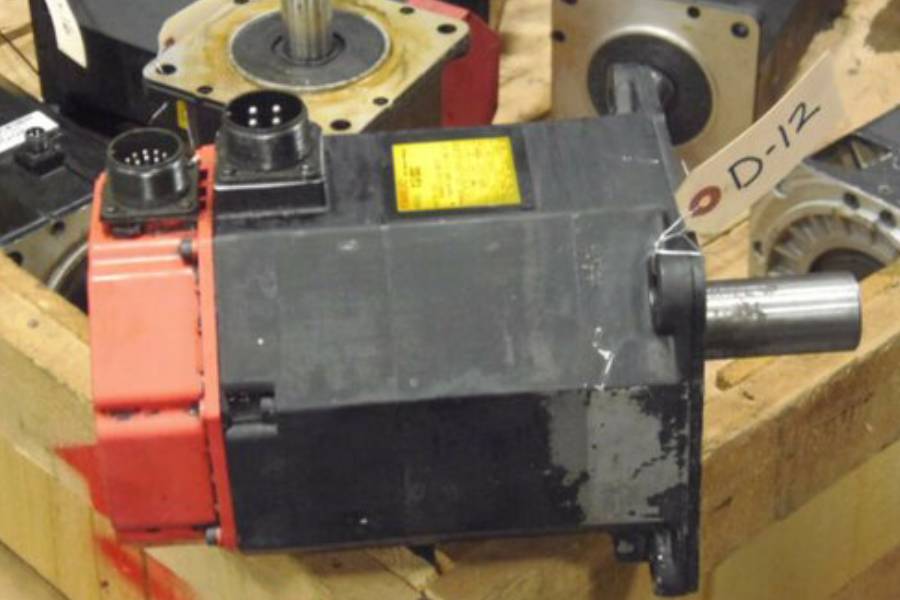

سروو موتورها

سروو موتورها به دلیل عملکرد بالای خود شناخته می‌شوند و معمولاً در کاربردهایی که به سرعت، گشتاور و دقت بالایی نیاز است، به کار می‌روند. روش عملکرد سروو موتورها طوریست که از سیستم حلقه بسته استفاده می‌کنند و با دریافت بازخورد، عملکرد خود را به‌صورت لحظه‌ای تنظیم می‌کنند.

مزایا:

• گشتاور و سرعت بالا: این موتورها می‌توانند در محدوده وسیعی از سرعت‌ها گشتاور ثابتی ارائه دهند که برای کاربردهای سنگین مناسب است.
• کنترل دقیق (حلقه بسته): سیستم بازخورد این موتورها موقعیت‌یابی دقیق و اصلاح سریع خطاها را تضمین می‌کند.
• حرکت روان: این موتورها حرکت روانی ارائه می‌دهند که برای کاربردهایی که به کیفیت سطح بالا نیاز دارند، ضروری است.

معایب:

• قیمت بالا: سروو موتورها معمولاً گران‌تر از موتورهای استپر هستند و ممکن است بر هزینه پروژه تأثیر بگذارند.
• پیچیدگی بیشتر: استفاده از سیستم حلقه بسته به کنترل‌کننده‌های پیشرفته و تنظیمات دقیق نیاز دارد که می‌تواند زمان راه‌اندازی را افزایش دهد.
• نیاز به نگهداری: برخی مدل‌های سروو موتور ممکن است به نگهداری دوره‌ای نیاز داشته باشند.

کاربردها:
سروو موتورها برای کاربردهایی که نیاز به دقت، سرعت و گشتاور بالا دارند، مانند فرزکاری، تراشکاری و عملیات پیچیده چندمحوره، ایده‌آل هستند. این موتورها در محیط‌های صنعتی که عملکرد و اطمینان حیاتی است، بسیار مورداستفاده قرار می‌گیرند.

به نقل از سایت telcointercon.com  درباره انتخاب بین سروو موتورها یا موتورهای پله ای :

To decide between a stepper motor and a servo motor, you will first want to consider the application. Stepper motors work best for processes that require a series of equal, consistent movements, such as 3D printing. You will also want to consider the size of the motor and the space available in your CNC machine.

Stepper motors are often smaller than servo motors, which means they can fit into a wider variety of CNC machines. Servo motors are often larger than stepper motors and may not fit inside some CNC machines. Stepper motors can provide a high amount of torque, but they do not provide a consistent amount of torque. Servo motors provide a consistent amount of torque.

برای تصمیم‌گیری بین استپر موتور و سروو موتور، ابتدا باید نوع کاربرد را در نظر بگیرید. استپر موتورها برای فرآیندهایی که نیاز به حرکات مساوی و مداوم دارند، مانند پرینت سه‌بعدی، بهترین عملکرد را دارند. همچنین، اندازه موتور و فضای موجود در دستگاه CNC خود را نیز باید بررسی کنید.

استپر موتورها معمولاً کوچک‌تر از سروو موتورها هستند، به این معنی که می‌توانند در طیف وسیع‌تری از دستگاه‌های CNC جای بگیرند. در مقابل، سروو موتورها اغلب بزرگ‌تر از استپر موتورها هستند و ممکن است در برخی دستگاه‌های CNC جا نشوند. استپر موتورها می‌توانند گشتاور زیادی ارائه دهند، اما مقدار گشتاور آن‌ها ثابت نیست. از سوی دیگر، سروو موتورها گشتاوری پایدار و یکنواخت فراهم می‌کنند.

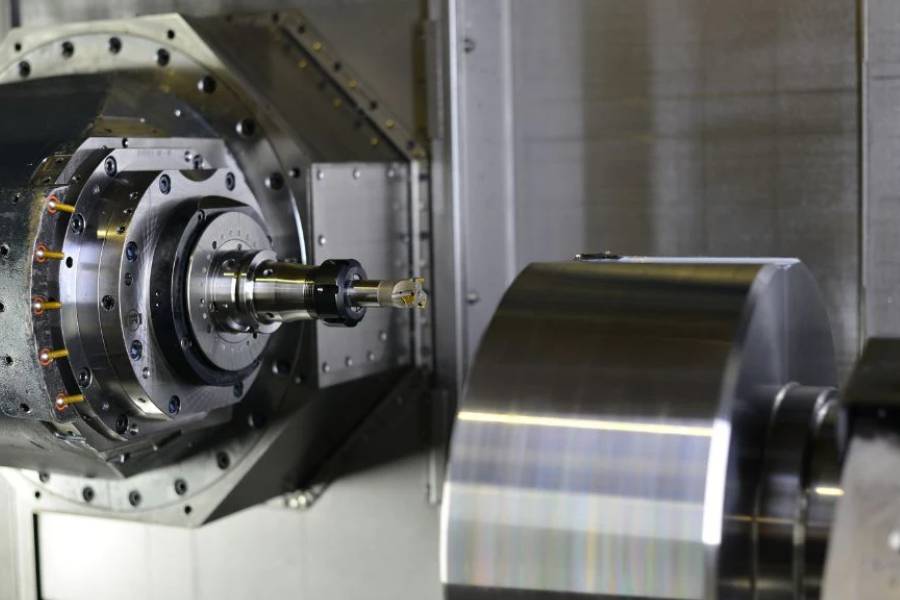

موتورهای اسپیندل

این موتورها به طور خاص برای چرخاندن اسپیندل دستگاه‌های CNC طراحی شده‌اند و نقش حیاتی در سرعت و عملکرد ابزار برش ایفا می‌کنند. این موتورها تعیین‌کننده نرخ برداشت مواد و کیفیت سطح نهایی قطعه هستند.

انواع:

• موتورهای القایی AC: این موتورها به دلیل قابلیت اطمینان و مقرون‌به‌صرفه بودن، در کاربردهای عمومی ماشین‌کاری رایج هستند.
• موتورهای DC بدون جاروبک (براشلس): این موتورها کارایی بالاتری دارند و برای کاربردهایی که به کنترل دقیق سرعت و عملکرد بالا نیاز دارند، ترجیح داده می‌شوند.

مزایا:

• عملکرد در سرعت بالا: موتورهای اسپیندل می‌توانند سرعت‌های چرخشی بسیار بالایی را ارائه دهند که برای برش و برداشت مواد کارآمد ضروری است.
• قدرت بالا: این موتورها قدرت کافی برای پردازش انواع مواد، از پلاستیک تا فلزات را فراهم می‌کنند.
• دوام بالا: این موتورها برای کار مداوم در محیط‌های صنعتی طراحی شده‌اند.

معایب:

• تولید حرارت: عملیات با سرعت بالا می‌تواند منجر به تولید حرارت زیاد شود که نیاز به سیستم‌های خنک‌کننده مؤثر دارد.
• سطح نویز بالا: برخی مدل‌ها ممکن است هنگام کار، صدای زیادی تولید کنند که در برخی محیط‌ها می‌تواند مشکل‌ساز باشد.
• نیاز به نگهداری: برای اطمینان از طول عمر و عملکرد ثابت، نگهداری دوره‌ای ضروری است.

کاربردها:
موتورهای اسپیندل نقش کلیدی در عملیات برش دستگاه‌های CNC ایفا می‌کنند و بر کیفیت و کارایی فرزکاری، سوراخ‌کاری و حکاکی تأثیر می‌گذارند. انتخاب موتور اسپیندل مناسب برای دستیابی به نتایج مطلوب در ماشین‌کاری حیاتی است.

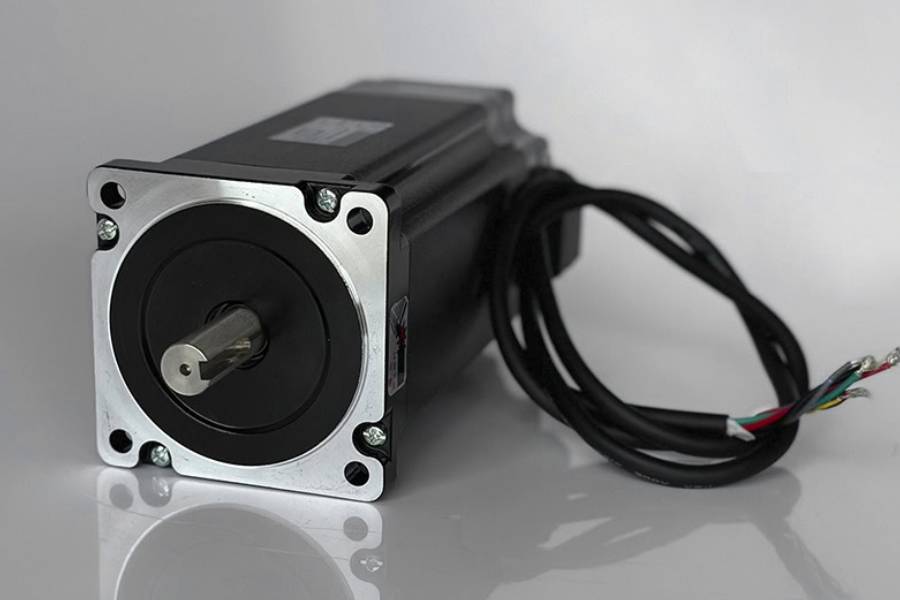

ایزی سروو (Easy Servo)

ایزی سروو، ترکیبی از استپ موتور و سیستم کنترل حلقه بسته است که تلاش می‌کند دقت سروو موتور را با سادگی و هزینه کمتر استپ موتور ترکیب کند. این موتورها برای حذف مشکل “ازدست‌دادن گام‌ها” در استپ موتور و بهبود دقت استفاده می‌شوند.

مزایا:

• دقت بالا و عدم ازدست‌دادن گام: عملکرد پایدار با سیستم حلقه بسته.
• هزینه مناسب: گزینه‌ای اقتصادی‌تر از سروو موتور.
• نصب آسان: بدون نیاز به تنظیمات پیچیده.

معایب:

• سرعت و توان کمتر: نسبت به سروو موتور محدودتر است.
• کاربرد محدود: مناسب برای پروژه‌های ساده‌تر.
• مصرف انرژی بیشتر از استپ موتور: به دلیل سیستم حلقه بسته.

الکتروموتور و موتور آسنکرون

معمولاً به‌عنوان موتورهای اصلی اسپیندل یا کاربردهای عمومی در دستگاه‌های CNC به کار می‌روند. این موتورها به دلیل ساختار ساده و هزینه پایین، انتخاب مناسبی برای عملیات معمولی هستند.

• مزایا: دوام بالا، هزینه مناسب.
• معایب: کنترل سرعت محدود، عدم دقت بالا در موقعیت‌یابی.

موتورهای خطی

این موتورها به طور مستقیم حرکت خطی ایجاد می‌کنند و در برخی دستگاه‌های CNC پیشرفته به کار می‌روند.

ویژگی‌ها:

• حذف نیاز به اجزای مکانیکی اضافی.
• سرعت و دقت بالا.
• کاربردها: در صنایع پزشکی و الکترونیک.

موتورهای هیبریدی

موتورهای هیبریدی ترکیبی از استپ موتورهای دائمی و متغیر هستند که برای دقت و گشتاور بالا طراحی شده‌اند. این موتورها دقت بیشتری نسبت به استپ موتورهای معمولی دارند و در سرعت‌های مختلف عملکرد بهتری ارائه می‌دهند.

مزایا:

• دقت بالا و حرکت نرم
• گشتاور قوی‌تر
• عمر طولانی‌تر

معایب:

• هزینه بیشتر
• پیچیدگی در کنترل

مقایسه استپ موتور و سروو موتور

در مقاله اشاره‌ای کلی به تفاوت این دو موتور شده است، اما جزئیات بیشتری مانند مقایسه در سرعت، گشتاور، پیچیدگی، هزینه و کاربرد در شرایط مختلف دستگاه‌های CNC را در این قسمت خدمتتان عرض می‌کنیم:

• استپ موتور: مناسب برای کاربردهایی با هزینه کمتر و دقت خوب، اما گشتاور در سرعت‌های بالا کاهش می‌یابد.
• سروو موتور: عملکرد پایدارتر و مناسب برای شرایطی که به دقت و گشتاور بالا نیاز است، اما هزینه بالاتر و پیچیدگی بیشتری دارد.

اگر می خواهید اطلاعات بیشتری درباره دستگاه های سی ان سی و همچنین راه ‌اندازی کارگاه CNC بدست بیاروید سری به مجله کلوت بزنید.

جدول مقایسه موتور اسپیندل، سروو موتور و استپر موتور

 جمع‌بندی

اگر این مقاله را خواندید: یا به دنبال ساخت یک دستگاه CNC هستید و یا برای تعمیر یا اورهال کردن دستگاه CNC خود به دنبال جمع‌آوری اطلاعات بوده‌اید. همان‌طور که دیدید هر یک از موتورهای دستگاه CNC، از استپ موتور گرفته تا سروو موتور و اسپیندل، ویژگی‌ها و کاربردهای منحصربه‌فردی دارند. انتخاب موتور مناسب به نیاز پروژه، دقت موردنظر و بودجه بستگی دارد. با انتخاب درست موتور، می‌توان عملکرد دستگاه CNC را بهینه و کیفیت خروجی را تضمین کرد. برای خرید دستگاه‌های CNC تراش و CNC فرز با بهترین موتورها و اجزای داخلی اورجینال، کلوت سی ان سی گزینه‌ای قابل‌اعتماد است. بهترین زمان برای تماس با کلوت، همین‌الان هست!
