همه چیز درباره انکودر در دستگاه CNC؛نقش کلیدی در دقت و کنترل + انواع آن

در صنعت امروز، دقت و کارایی حرف اول را می‌زند. دستگاه تراش cnc و فرز به‌عنوان ابزارهایی حیاتی در تولید قطعات پیچیده و دقیق فلزی و غیر فلزی، نقش کلیدی در بسیاری از صنایع دارند. اما چه چیزی این دستگاه‌ها را قادر به انجام این وظایف دقیق می‌کند؟ یکی از اجزای مهم این سیستم‌ها، انکودرها هستند. در این مقاله، به بررسی انکودرها در دستگاه‌های CNC، نحوه عملکردشان، انواع مختلف و کاربردهای آن‌ها می‌پردازیم.

انکودر در دستگاه CNC چیست؟

اگر به یک دستگاه CNC دقیق نگاه کنیم، متوجه می‌شویم که این دستگاه برای انجام کارهای دقیق به سیستمی نیاز دارد که موقعیت و حرکت اجزای مختلف را به طور دقیق اندازه‌گیری کند. اینجا است که انکودرها وارد عمل می‌شوند. انکودرها سنسورهایی هستند که وظیفه تبدیل حرکت مکانیکی به سیگنال‌های الکتریکی را بر عهده دارند. این سیگنال‌ها به کنترلر دستگاه CNC ارسال می‌شوند تا دستگاه بتواند موقعیت دقیق اجزا را در هر لحظه تشخیص دهد و به‌این‌ترتیب، عملیات ماشین‌کاری بادقت بالا انجام شود.

بدون وجود انکودرها، دستگاه‌های CNC نمی‌توانند به‌دقت موردنیاز برسند و کیفیت نهایی قطعات تولید شده به‌شدت تحت‌تأثیر قرار خواهد گرفت.پس انکودر ارتیاط مستقیم با دقت دستگاه CNC دارد.

سایت  www.quantumdev.com  انکودر را اینگونه تعریف کرده است:

Encoders are used in CNC machines to provide positional feedback while in use, to make sure the machine tool is operating with appropriate speed and accuracy for the job.

An encoder is an electromechanical position feedback device that converts movement data into electrical signals.

انکودرها در دستگاه‌های CNC برای ارائه بازخورد موقعیتی در حین استفاده به کار می‌روند تا اطمینان حاصل شود که ابزار ماشین با سرعت و دقت مناسب برای انجام کار عمل می‌کند.

انکودر یک دستگاه الکترومکانیکی برای بازخورد موقعیت است که داده‌های حرکتی را به سیگنال‌های الکتریکی تبدیل می‌کند.

نحوه عملکرد انکودر در دستگاه CNC

نحوه عملکرد انکودرها در دستگاه‌های CNC بسیار جالب و البته پیچیده است. به‌طورکلی، انکودرها با اندازه‌گیری حرکت مکانیکی و تبدیل آن به سیگنال‌های الکتریکی کار می‌کنند.

اما بیایید دقیق‌تر شویم و به دو نوع اصلی انکودرها نگاهی بیندازیم:

1. انکودرهای افزایشی (Incremental Encoders): این نوع انکودر به‌گونه‌ای طراحی شده که با تولید پالس‌های الکتریکی به‌ازای هر حرکت کوچک محور، موقعیت لحظه‌ای محور را به دستگاه گزارش می‌دهد. کنترلر دستگاه با شمارش این پالس‌ها می‌تواند موقعیت دقیق محور را محاسبه کند. اما نکته اینجاست که اگر برق دستگاه قطع شود، انکودر افزایشی اطلاعات موقعیت را از دست می‌دهد و پس از راه‌اندازی مجدد، باید دوباره تنظیم شود.
2. انکودرهای مطلق (Absolute Encoders): در مقابل، انکودرهای مطلق از روش متفاوتی استفاده می‌کنند. این انکودرها برای هر موقعیت خاص یک کد منحصربه‌فرد دارند که به دستگاه ارسال می‌شود. این بدان معناست که حتی پس از قطع برق نیز انکودرهای مطلق می‌توانند موقعیت دقیق محور را حفظ کنند و نیازی به تنظیم مجدد ندارند. این ویژگی انکودرهای مطلق را برای کاربردهایی که نیاز به‌دقت و اطمینان بالا دارند، ایدئال می‌سازد.

عملکرد دقیق انکودرها به کمک ریزپردازنده‌ها یا میکروکنترلرهایی که سیگنال‌های آن‌ها را پردازش می‌کنند، تضمین می‌شود. این پردازش دقیق، به دستگاه CNC امکان می‌دهد که هر حرکت را به‌درستی کنترل کند و در نهایت، قطعه‌ای باکیفیت بالا تولید کند.

انواع انکودرهای CNC

انکودرها به انواع مختلفی تقسیم می‌شوند که هر یک از آن‌ها دارای ویژگی‌ها و کاربردهای خاصی هستند. در ادامه به بررسی انواع اصلی انکودرها می‌پردازیم:

1- انکودرهای نوری (Optical Encoders): این نوع انکودرها با استفاده از یک دیود نورانی و حسگر نوری عمل می‌کنند. نور از طریق شکاف‌های کوچک یک دیسک عبور کرده و به حسگر نوری می‌رسد. حسگر با تشخیص این نور، سیگنال‌های الکتریکی تولید می‌کند. انکودرهای نوری به دلیل دقت بالا و حساسیت نوری خوب، در بسیاری از کاربردهای دقیق ماشین‌کاری مورداستفاده قرار می‌گیرند. اما باید توجه داشت که این انکودرها نسبت به گردوغبار و آلودگی‌های محیطی حساس هستند.

2-انکودرهای مغناطیسی (Magnetic Encoders): این نوع انکودرها از حسگرهای مغناطیسی برای تشخیص موقعیت استفاده می‌کنند. حرکت یک دیسک مغناطیسی در مقابل حسگر، میدان مغناطیسی را تغییر داده و به‌این‌ترتیب سیگنال‌های الکتریکی تولید می‌شود. یکی از مزایای اصلی انکودرهای مغناطیسی مقاومت آن‌ها در برابر شرایط سخت محیطی است که آن‌ها را برای استفاده در محیط‌های صنعتی مناسب می‌کند.

Comprised of a spinning magnetized disk with alternating poles and a hall-effect or magneto-resistive sensor, a magnetic encoder operates by detecting changes in magnetic flux fields. The magnetic encoder is rugged and copes very well with shock and vibration, while being unaffected by the ingress of oil, dirt, and moisture. On the downside, they are susceptible to magnetic interference caused by electric motors and have a limited viable operating temperature range. While many improvements have been made to magnetic encoders, they typically deliver lower resolution and accuracy than optical and capacitive alternatives.

3-انکودرهای خازنی (Capacitive Encoders): این انکودرها با استفاده از تغییرات ظرفیت خازنی موقعیت را تشخیص می‌دهند. این تکنولوژی به انکودرهای خازنی اجازه می‌دهد تا در برابر آلودگی‌های محیطی مقاوم باشند و دقت بالایی داشته باشند.

4-  انکودرهای مقاومتی (Resistive Encoders): در این انکودرها از تغییرات مقاومت الکتریکی برای اندازه‌گیری حرکت استفاده می‌شود. این نوع انکودر معمولاً در کاربردهایی که نیاز به‌دقت کمتری دارند و هزینه نیز مهم است، استفاده می‌شود.

جدول مقایسه‌ای انکودرهای رایج در دستگاه CNC

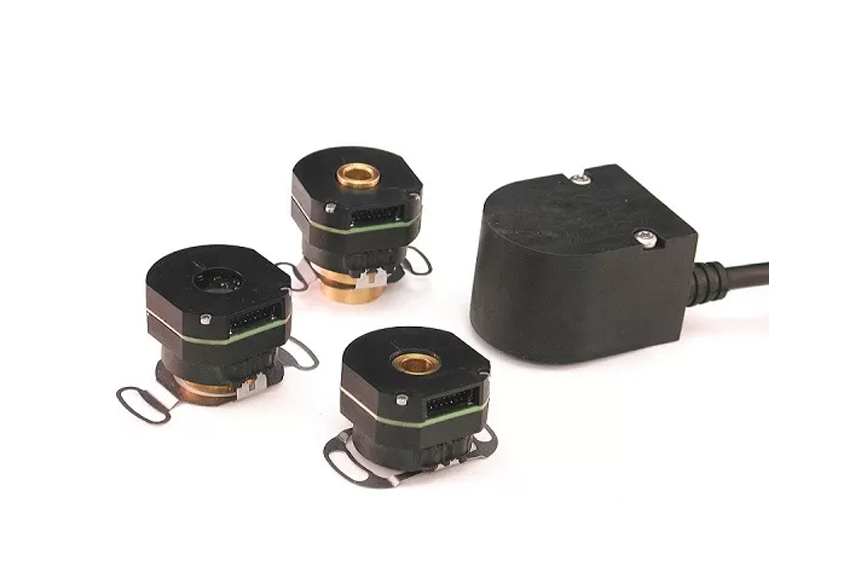

کاربرد انکودر در دستگاه CNC

انکودرها به‌عنوان یکی از اجزای اساسی در دستگاه‌های CNC کاربردهای گسترده‌ای دارند. این دستگاه‌ها بدون انکودرها نمی‌توانند به‌دقت و کیفیت لازم در عملیات ماشین‌کاری دست یابند. در ادامه به برخی از کاربردهای اصلی انکودرها در دستگاه‌های CNC اشاره می‌کنیم:

1. کنترل دقیق موقعیت‌محورها: یکی از اصلی‌ترین کاربردهای انکودرها در دستگاه‌های CNC کنترل دقیق موقعیت‌محورها است. انکودرها اطلاعات دقیق موقعیت ‌محورهای X و Y و Z را به کنترلر دستگاه ارسال می‌کنند. این اطلاعات به دستگاه امکان می‌دهد تا حرکات محورها را بادقت بالا تنظیم کند و در نهایت قطعات باکیفیت و دقیق تولید شوند.
2. کنترل سرعت محورها: انکودرها همچنین برای کنترل سرعت حرکت محورها استفاده می‌شوند. با اندازه‌گیری سرعت، دستگاه CNC می‌تواند سرعت حرکت را متناسب با نوع عملیات و جنس قطعه تنظیم کند. این قابلیت باعث می‌شود که خطاهای ناشی از سرعت نادرست کاهش یابد و کیفیت نهایی قطعات بهبود پیدا کند.
3. تشخیص جهت حرکت: انکودرها به دستگاه CNC کمک می‌کنند تا جهت حرکت محورها را به‌دقت تشخیص دهد. این ویژگی برای انجام عملیات پیچیده ماشین‌کاری مانند تراشکاری‌های چند جهته در انواع دستگاه تراش بسیار ضروری است.
4. کنترل فرایندهایی حلقه بسته: بسیاری از دستگاه‌های CNC از سیستم‌های حلقه بسته استفاده می‌کنند که در آن‌ها انکودرها نقش اساسی دارند. در این سیستم‌ها، انکودرها اطلاعات مربوط به موقعیت و حرکت را به کنترلر ارسال می‌کنند و کنترلر با استفاده از این اطلاعات، دستورات لازم را برای اصلاح حرکات محورها صادر می‌کند. این فرایند به کاهش خطاها و افزایش دقت کمک می‌کند.
5. نظارت و مانیتورینگ: انکودرها می‌توانند برای نظارت بر وضعیت دستگاه CNC نیز استفاده شوند. اپراتورها می‌توانند با بررسی اطلاعات انکودرها، وضعیت محورها و دقت عملکرد دستگاه را مانیتور کرده و در صورت نیاز تنظیمات لازم را انجام دهند.

به نقل از سایت  www.heidenhain.us انکودر اینگونه تعریف شده است:

• Encoders are essential in machine tools, providing positional feedback to the control and input on speed, accuracy and repeatability.
• Linear, rotary and angle encoders differ according to needs like directional variety, accuracy requirements and more.
• There are different types of encoders based on how light interacts with markings or variations in resistance
• Secondary encoders are used in more complex 6-axis machining applications while grid encoders are used in calibration of high precision parts.

انکودرها در ماشین‌ابزارها نقش حیاتی دارند و بازخورد موقعیت را به سیستم کنترل ارائه می‌دهند و اطلاعاتی در مورد سرعت، دقت و تکرارپذیری فراهم می‌کنند.

انکودرهای خطی، چرخشی و زاویه‌ای بر اساس نیازهایی مانند تنوع جهتی، الزامات دقت و موارد دیگر با یکدیگر متفاوت هستند.

انواع مختلفی از انکودرها وجود دارد که بر اساس نحوه تعامل نور با نشانه‌ها یا تغییرات مقاومت طبقه‌بندی می‌شوند.

انکودرهای ثانویه در برنامه‌های پیچیده ماشین‌کاری 6 محوره استفاده می‌شوند، در حالی که انکودرهای شبکه‌ای برای کالیبراسیون قطعات با دقت بالا کاربرد دارند.

جمع‌بندی

در نهایت، انکودرها یکی از اجزای کلیدی دستگاه‌های CNC هستند که به طور مستقیم بر دقت و کیفیت عملیات ماشین‌کاری تأثیر می‌گذارند. انتخاب درست انکودر و استفاده مناسب از آن‌ها می‌تواند به بهبود عملکرد دستگاه CNC و تولید قطعات باکیفیت بالاتر کمک کند. ازاین‌رو، آشنایی با انواع مختلف انکودرها و کاربردهای آن‌ها برای هر کسی که با دستگاه‌های CNC کار می‌کند، ضروری است.

اگر می خواهید اطلاعات بیشتری درباره اجزای دستگاه CNC کسب نمایید می توانید مقاله اسپیندل چیست؟ انواع اسپیندل CNC را بشناسید! را نیز مطالعه کنید.

دستگاه‌های CNC با وجود انکودرها قادرند تا پیچیده‌ترین عملیات ماشین‌کاری را بادقت بالا انجام دهند و قطعاتی تولید کنند که دقیقاً مطابق با مشخصات موردنظر هستند. این مقاله تلاش داشت تا به‌صورت جامع به معرفی انکودرها و کاربردهای آن‌ها در دستگاه‌های CNC بپردازد تا درک بهتری از اهمیت این اجزا در فرایند ماشین‌کاری به دست آید.

توصیه کلوت سی ان سی

دیدیم که عملکرد یک دستگاه cnc فرز یا تراش بزرگ، چگونه به کیفیت یک قطعه کوچک وابسته است؛ بنابراین بسیار مهم است که تمامی قطعات مورد استفاده در دستگاه cnc ای که میخرید، اورجینال و از برندهای معتبر باشد و یا اگر دستگاه سی ان سی مد نظر شما دست دوم است، قطعات مهم آن با قطعاتی بی‌کیفیت جایگزین نشده باشند.
بررسی تک‌تک این موارد توسط مشتری، امری سخت و ناممکن است، ولی در کلوت سی ان سی ما این کار را از قبل برای شما انجام داده‌ایم. اینجا ما مجموعه‌ای از بهترین دستگاه‌های cnc را گلچین کرده‌ایم و از اروپا مستقیم وارد ایران کردیم. همچنین شما میتوانید از مشاوره کارشناسان کلوت سی ان سی برای انتخاب دستگاه cnc موردنظرتان استفاده کنید.

سوالات متداول

1. انکودر در دستگاه CNC چه نقشی دارد؟
   انکودر در دستگاه CNC وظیفه اندازه‌گیری دقیق موقعیت محورها و ارسال داده‌های مربوط به کنترلر را بر عهده دارد تا حرکت‌ها به درستی اجرا شوند.
2. انکودرهای نوری با انکودرهای مغناطیسی چه تفاوتی دارند؟
   انکودرهای نوری بر اساس خوانش نور از دیسک‌های شفاف عمل می‌کنند، در حالی که انکودرهای مغناطیسی از میدان‌های مغناطیسی برای اندازه‌گیری موقعیت استفاده می‌کنند.
3. چرا انکودر برای دقت در دستگاه CNC حیاتی است؟
   انکودرها با ارسال داده‌های دقیق موقعیت به کنترلر دستگاه CNC، امکان تنظیم و اجرای دقیق حرکت‌ها را فراهم می‌کنند که بدون آن‌ها احتمال وجود خطاهای اندازه‌گیری و کاهش دقت وجود دارد.
4. چه نوع‌هایی از انکودرها برای دستگاه CNC وجود دارد؟
   دو نوع اصلی انکودرها عبارتند از انکودرهای مطلق و انکودرهای افزایشی که هر کدام برای نیازهای مختلف در دستگاه‌های CNC استفاده می‌شوند.
5. چگونه می‌توان از عملکرد صحیح انکودر CNC مطمئن شد؟
   برای اطمینان از عملکرد صحیح انکودر، باید به طور منظم آن را تمیز کرده و از آسیب‌های احتمالی مانند گرد و غبار جلوگیری کرد. همچنین کالیبراسیون دوره‌ای توصیه می‌شود.
