دستگاههای سیانسی (CNC) از ابزارهای مهم و پیشرفتهای هستند که در صنایع مختلف از جمله تولید قطعات صنعتی، خودرو، هوافضا و ساخت تجهیزات پزشکی استفاده میشوند. این دستگاهها به دلیل دقت بالا، سرعت تولید و قابلیتهای چندمنظوره، به یکی از ارکان اصلی صنعت مدرن تبدیل شدهاند. اما با تمام کارایی و دقت بالای این دستگاهها، مانند هر ابزار دیگری نیاز به نگهداری و در صورت خرابی، تعویض قطعات دارند. در این مقاله به معرفی قطعات یدکی دستگاه CNC، لوازم جانبی و متعلقات آن خواهیم پرداخت.
| عنوان |
توضیحات |
| دستگاههای CNC |
ابزارهای پیشرفته تولید با دقت و سرعت بالا در صنایع مختلف |
| دستههای قطعات یدکی |
مکانیکی، برق قدرت و واحد کنترل |
| قطعات مکانیکی |
بال اسکرو، شاسی، موتورهای CNC، اسپیندل، گیربکس، لینیر گاید، کوپلینگ، پینیون و رک، بلتها و تسمهها، بوشها و بلبرینگها |
| قطعات برق قدرت |
کنتاکتورها، رلهها، فیوزها، منبع تغذیه، مدارشکنها، سافت استارتر، ترانسفورماتورها |
| قطعات واحد کنترل |
درایورها، اینورترها، کنترلر، نمایشگرها، سنسورها، کارتهای I/O، ماژولهای ارتباطی |
| متعلقات و لوازم جانبی |
بارفیدر، پراب، سفالهکش، قطعهگیر، ابزار تعویض خودکار، سیستم خنککننده، سیستم روانکاری اتوماتیک، سیستم جمعآوری غبار، سیستم تشخیص خطا، رباتهای بارگذاری خودکار، دستگاه اندازهگیری خودکار قطعه |
| اهمیت نگهداری |
تعویض بهموقع قطعات یدکی و لوازم جانبی برای حفظ عملکرد بهینه دستگاه |

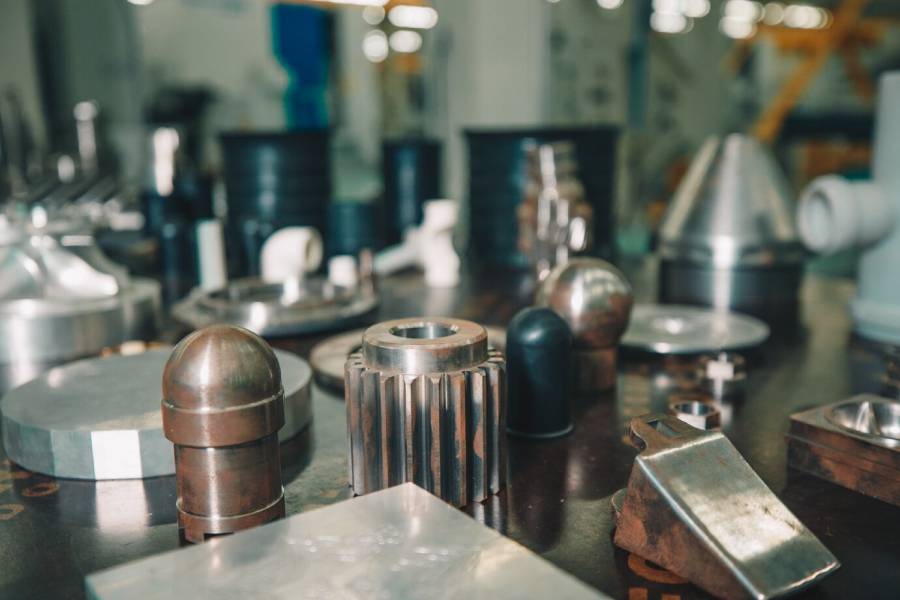

معرفی قطعات یدکی دستگاه CNC
دستگاههای CNC شامل مجموعهای از قطعات مختلف هستند که در هماهنگی با یکدیگر کار میکنند. هر یک از این قطعات درصورتیکه دچار مشکل یا خرابی شوند، باید با قطعات یدکی جدید جایگزین شوند تا عملکرد دستگاه حفظ شود. بهطورکلی، قطعات یدکی CNC را میتوان به سه دسته اصلی تقسیم کرد: مکانیک، برق قدرت، و واحد کنترل.
به نقل از سایت fictiv.com درباره قطعات دستگاه سی ان سی:
The components in the machine system are responsible for manipulating and shaping the workpiece into the desired finished part. Key components of the machine system include:
- Driving system
- Machine tool
- Headstock
- Chuck
- Spindle
- Tool turret
- Tailstock
- Machine bed
- Coolant tank
اجزای سیستم ماشین وظیفهی تغییر شکل و فرمدهی به قطعه کار را بر عهده دارند تا به قطعه نهایی مورد نظر تبدیل شود. اجزای اصلی سیستم ماشین شامل موارد زیر هستند:
- سیستم محرکه
- ابزار ماشین
- کلهگی
- سهنظام
- اسپیندل
- برجک ابزار
- مرغک
- بستر ماشین
- مخزن خنککننده
قطعات مکانیک
بخش مکانیکی دستگاه CNC شامل قطعاتی است که به حرکت و عملکرد فیزیکی دستگاه کمک میکنند. این قطعات باید بسیار دقیق و مستحکم باشند تا عملکرد بهینه دستگاه را تضمین کنند.

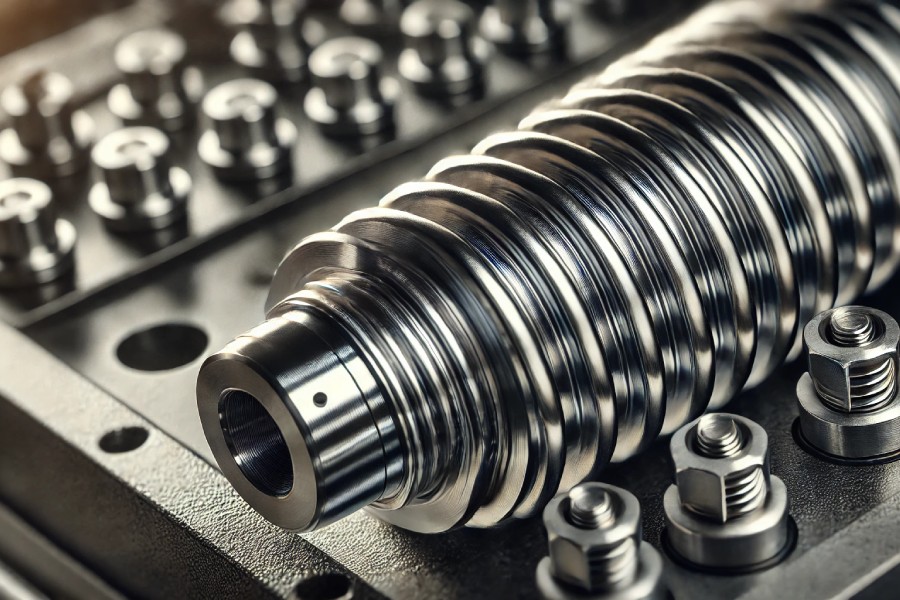

بال اسکرو یکی از قطعاتی است که حرکتهای دقیق و نرم محورهای CNC را ممکن میسازد. این قطعه نیز در صورت آسیب یا فرسایش باید تعویض شود تا دقت دستگاه حفظ شود.
شاسی یا بدنه اصلی دستگاه یکی از مهمترین اجزای مکانیکی است. این بخش وظیفه نگهداشتن تمامی قطعات را بر عهده دارد و باید بسیار مقاوم باشد. در صورت آسیب به شاسی، نیاز به تعویض یا تعمیر آن وجود دارد.
موتورهای CNC (سروو موتور یا استپ موتور) وظیفه حرکت محورها و قسمتهای مختلف دستگاه را بر عهده دارند. این موتورها با دقت بالا، حرکتهای کوچک و بزرگ را به دستگاه منتقل میکنند و در صورت خرابی باید تعویض شوند. موتورهای CNC با توان و سایزهای مختلف برای کاربردهای مختلف وجود دارند.

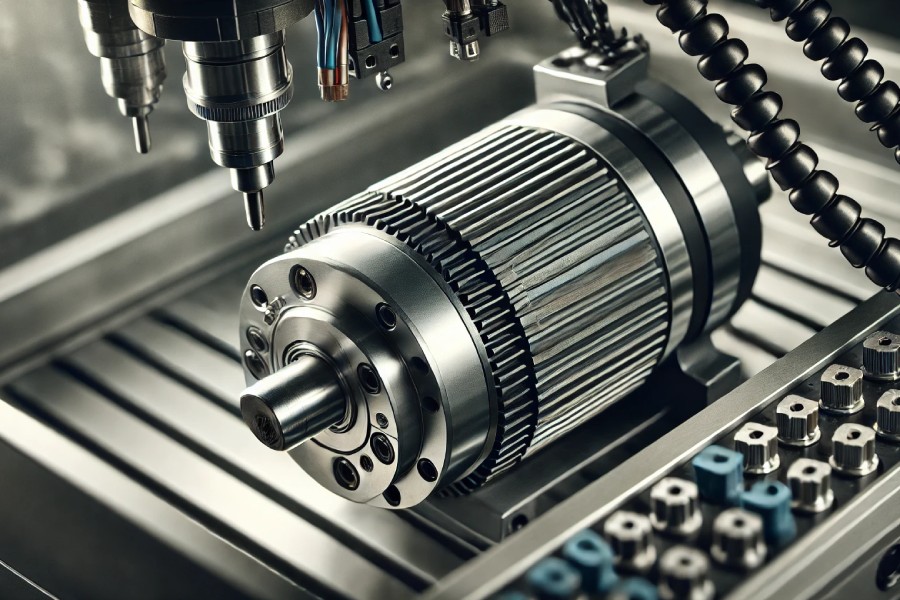

اسپیندل یکی از بخشهای کلیدی دستگاه CNC است که وظیفه نگهداشتن و چرخاندن ابزار برش را بر عهده دارد. اسپیندلها در توانها و سرعتهای مختلفی موجود هستند و باید به طور منظم بررسی و در صورت لزوم تعویض شوند.
گیربکس در سیستم حرکتی دستگاه CNC نقش مهمی ایفا میکند و به انتقال نیرو از موتور به محورها کمک میکند. گیربکسها به بهبود گشتاور و کنترل حرکتهای دقیق کمک میکنند و در سیستمهایی که نیاز به قدرت و دقت بالایی دارند، بسیار حیاتی هستند. در صورت خرابی گیربکس، تعویض آن امری ضروری است.
- لینیر گاید (Linear Guide)
لینیر گایدها یا ریلهای حرکتی وظیفه هدایت و حرکت دقیق محورها را بر عهده دارند. این قطعات با استفاده از بلبرینگهای دقیق، حرکت نرم و دقیق محورهای CNC را تضمین میکنند. خرابی یا فرسایش لینیر گایدها میتواند باعث کاهش دقت دستگاه شود.
کوپلینگها وظیفه اتصال بین موتور و محورها را بر عهده دارند. این قطعات با جلوگیری از انتقال ضربات و لرزشها بین موتور و محور، به حفظ دقت و عمر مفید دستگاه کمک میکنند. در صورت خرابی کوپلینگ، باید بهسرعت تعویض شود.
- پینیون و رک (Pinion and Rack)
پینیون و رک در برخی از دستگاههای CNC بهعنوان سیستم حرکتی محورها استفاده میشوند. این سیستم با استفاده از دندههای دقیق، حرکت محورها را کنترل میکند. خرابی یا فرسایش دندهها میتواند منجر به ناهماهنگی در حرکت و کاهش دقت دستگاه شود و در نتیجه تعویض آنها ضروری است.
- بلتها و تسمهها (Belts and Pulleys)
در برخی از دستگاههای CNC، برای انتقال نیرو از موتور به محورها از بلتها و تسمهها استفاده میشود. این سیستم حرکت نرم و بیصدا را فراهم میکند و در صورت خرابی یا فرسایش تسمهها، باید آنها تعویض شوند تا حرکت دقیق محورهای دستگاه تضمین شود.

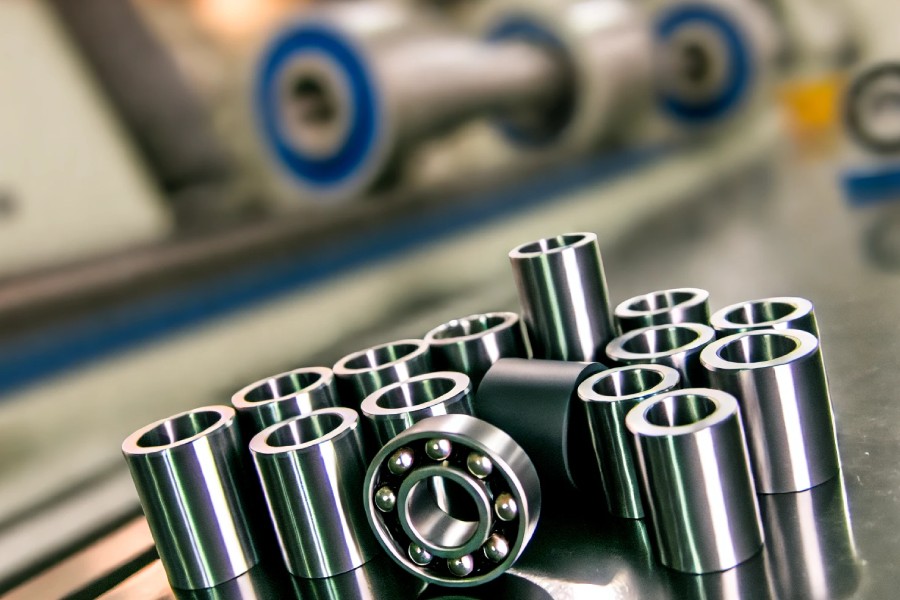

- بوشها و بلبرینگها (Bushings and Bearings)
بوشها و بلبرینگ نقش حیاتی در حرکت روان و دقیق محورها و قطعات دستگاه CNC دارند. این قطعات اصطکاک را کاهش داده و از سایش جلوگیری میکنند. در صورت خرابی یا فرسایش، تعویض آنها ضروری است.
به نقل از سایت www.gemsons.com قطعات دستگاه CNC شامل موارد متعددی است:
اینو ترجمه کن”Various types of CNC Machining parts are available that can be used for machining. CNC machining, however, is one of the most effective processes. Computer Numerical Control or CNC requires machines to monitor the milling system operations. This application is essential and can remove the material with a single axis from stock. It is typically done for engraving and dye inking purposes. The CNC window and door machining centre feature many other machines, including a bullnose cutter. When these tools are used in this process, the milling system’s accuracy can be increased, and the working speed can be easily maintained simultaneously. “
انواع مختلفی از قطعات ماشینکاری CNC موجود هستند که میتوان از آنها برای عملیات ماشینکاری استفاده کرد. با این حال، ماشینکاری CNC یکی از موثرترین فرآیندها محسوب میشود. کنترل عددی کامپیوتری یا CNC نیاز به دستگاههایی دارد که عملیات سیستم فرزکاری را نظارت کنند. این کاربرد ضروری است و میتواند مواد را با یک محور از قطعه خام حذف کند. این فرآیند معمولاً برای حکاکی و رنگزنی قالبها انجام میشود. مرکز ماشینکاری CNC برای درها و پنجرهها شامل بسیاری از دستگاههای دیگر، از جمله ابزار فرز کلهگاو است. وقتی این ابزارها در این فرآیند استفاده میشوند، دقت سیستم فرزکاری افزایش یافته و سرعت کار بهطور همزمان بهراحتی حفظ میشود.
قطعات برق قدرت
بخش برق قدرت دستگاه CNC شامل قطعاتی است که انرژی الکتریکی را به دستگاه منتقل و توزیع میکنند. این قطعات نقش مهمی در عملکرد صحیح دستگاه دارند و در صورت خرابی ممکن است کل سیستم از کار بیفتد.
کنتاکتورها در دستگاههای CNC برای کنترل جریان برق و مدیریت قطع و وصلشدن قطعات برقی استفاده میشوند. خرابی کنتاکتور میتواند منجر به اختلال در عملکرد کلی دستگاه شود، بنابراین تعویض بهموقع آنها ضروری است.
رلهها در کنترل مدارهای الکتریکی دستگاه نقش دارند و در بسیاری از موارد، خرابی آنها باعث قطع برق دستگاه یا قسمتی از آن میشود. تعویض سریع رلههای خراب از بروز مشکلات بزرگتر جلوگیری میکند.
فیوزها در محافظت از دستگاه در برابر افزایش ولتاژ ناگهانی یا نوسانات برق نقش حیاتی دارند. این قطعات یدکی ساده و ارزان هستند، اما در صورت خرابی آنها، احتمال آسیب به دیگر قطعات دستگاه وجود دارد.

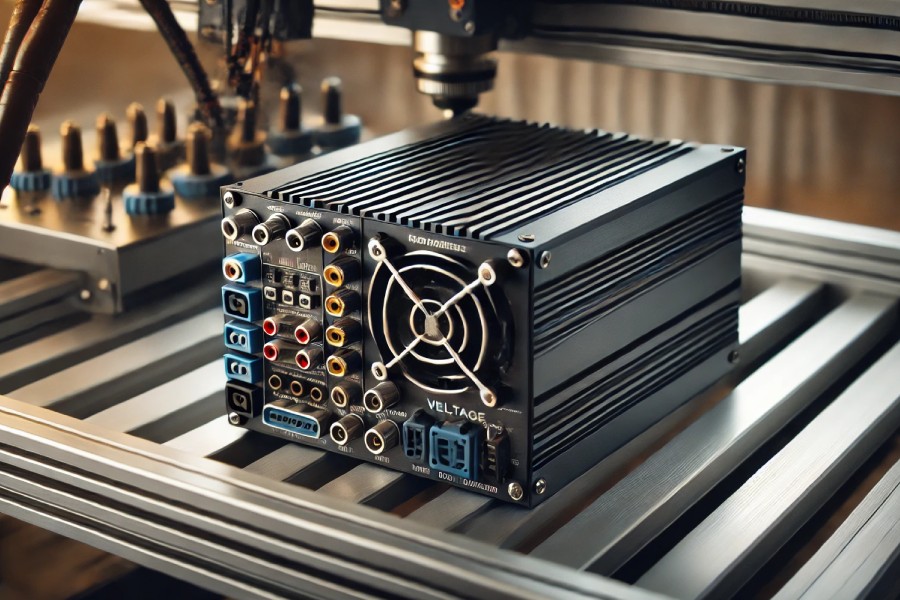

- منبع تغذیه (Power Supply)
منبع تغذیه برق دستگاه CNC را به ولتاژ و جریان مناسب تبدیل میکند. خرابی منبع تغذیه ممکن است باعث عدم عملکرد صحیح کل دستگاه شود، بنابراین تعویض بهموقع این قطعه اهمیت زیادی دارد.
به نقل از سایت www.cancam.ca درباره منبع تغذیه دستگاه سی ان سی اینگونه نوشته است:
Most CNC machines use around 30-40 amps in 220v single phase and a bit less amperage in 208v 3 phase, though some require less and others require significantly more. It really depends on how the machine is outfitted such as the size of the spindle and motor size of the vacuum pump.
بیشتر ماشینهای CNC حدود ۳۰-۴۰ آمپر در ۲۲۰ ولت تک فاز و کمی کمتر در ۲۰۸ ولت سه فاز استفاده میکنند، اگرچه برخی به آمپر کمتری نیاز دارند و برخی دیگر به آمپر قابل توجهی بیشتری نیاز دارند. این مسئله واقعاً بستگی به نحوه تجهیز ماشین دارد، مانند اندازه اسپیندل و اندازه موتور پمپ مکش.
- مدارشکنها (Circuit Breakers)
مدارشکنها وظیفه محافظت از دستگاه در برابر افزایش ولتاژ و جریان را دارند. درصورتیکه مدارشکن بهدرستی عمل نکند، ممکن است کل دستگاه دچار مشکل شود. تعویض مدارشکنهای خراب یا قدیمی به جلوگیری از خطرات برقی کمک میکند.
- سافت استارتر (Soft Starter)
سافت استارترها برای راهاندازی تدریجی موتورهای CNC بدون واردکردن شوک ناگهانی به سیستم استفاده میشوند. این قطعه از آسیب به موتورها و قطعات الکتریکی جلوگیری میکند و در صورت خرابی نیاز به تعویض دارد.
- ترانسفورماتور (Transformer)
ترانسفورماتورها ولتاژ برق ورودی را تنظیم کرده و به دستگاه ارسال میکنند. در صورت خرابی ترانسفورماتور، ولتاژ مناسب به دستگاه نخواهد رسید که ممکن است باعث آسیب به قطعات الکتریکی شود.
قطعات واحد کنترل
واحد کنترل قلب تپنده دستگاه CNC است که تمامی دستورات و برنامههای حرکتی دستگاه از این بخش صادر میشود. این بخش از دستگاه شامل قطعات حساس و پیشرفتهای است که باید بهدقت نگهداری و در صورت خرابی تعویض شوند.
درایورها مسئول کنترل حرکت موتورهای CNC هستند. هر محور دستگاه به یک یا چند درایور نیاز دارد و این قطعات نقش اساسی در هماهنگی بین بخشهای مختلف دستگاه دارند.
اینورترها ولتاژ و جریان الکتریکی را کنترل میکنند و برای تنظیم سرعت اسپیندل و سایر قطعات دستگاه استفاده میشوند. خرابی اینورتر میتواند منجر به عملکرد نادرست دستگاه شود و تعویض آن ضروری است.
کنترلر cnc بهعنوان مغز دستگاه CNC عمل میکند و تمامی اطلاعات برنامهریزی شده را به سایر بخشها ارسال میکند. این قطعه مهمترین بخش واحد کنترل است و در صورت خرابی باید با قطعه اصلی و دقیق تعویض شود.

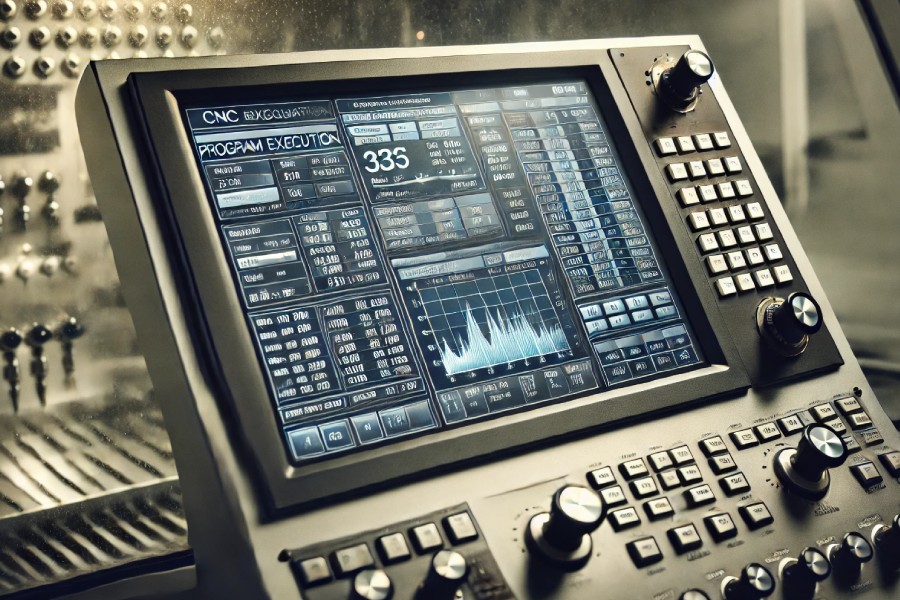

نمایشگرها اطلاعات مربوط به عملکرد دستگاه و برنامههای اجرایی را به کاربر نشان میدهند. این قطعات در صورت خرابی ممکن است اطلاعات نادرستی را نمایش دهند یا بهکلی از کار بیفتند و باید تعویض شوند.
سنسورها وظیفه تشخیص موقعیت، دما، فشار و سایر پارامترهای محیطی و عملکردی دستگاه CNC را دارند. در صورت خرابی هر یک از این سنسورها، دستگاه ممکن است اطلاعات نادرستی دریافت کند و عملکرد نادرستی از خود نشان دهد. تعویض سنسورهای معیوب از بروز مشکلات در عملیات جلوگیری میکند.
- کارتهای I/O (I/O Boards)
کارتهای ورودی/خروجی برای ارتباط بین کنترلر و اجزای دیگر دستگاه مورداستفاده قرار میگیرند. در صورت خرابی این کارتها، دستگاه نمیتواند بهدرستی اطلاعات را پردازش یا ارسال کند و باید تعویض شوند.
- ماژولهای ارتباطی (Communication Modules)
این ماژولها برای ارتباط بین دستگاه CNC و سیستمهای دیگر یا شبکههای صنعتی استفاده میشوند. در صورت خرابی یا قطع ارتباط این ماژولها، دستگاه قادر به دریافت دستورات یا ارسال دادهها نخواهد بود و نیاز به تعویض دارند.
معرفی متعلقات و لوازم جانبی CNC
علاوه بر قطعات یدکی که برای عملکرد درست دستگاه ضروری هستند، برخی از متعلقات و لوازم جانبی میتوانند به بهبود عملکرد دستگاه و افزایش سرعت و دقت کار کمک کنند. این تجهیزات بهصورت آپشنهای اضافی به دستگاه اضافه میشوند.
بارفیدر یک دستگاه جانبی است که برای تغذیه مواد خام به دستگاه CNC استفاده میشود. این وسیله بهویژه در خطوط تولید انبوه مفید است و به کاهش زمان وقفههای تولید کمک میکند.
به نقل از سایت libertymachinery.com بارفیدر اینگونه تعریف شده است:
A bar feeder or barfeed is an optional piece of support equipment that allows barstock to be automatically loaded into a CNC lathe, greatly increasing productivity. The feeder is attached to the headstock with a lathe adapter and filled with bars that are then moved through into the work area
یک فیدر میله یا بارفیدر یک دستگاه پشتیبانی اختیاری است که به بارگذاری خودکار مواد میلهای به داخل یک تراش CNC کمک میکند و باعث افزایش چشمگیر بهرهوری میشود. فیدر به سر دستگاه تراش با یک آداپتور متصل میشود و با میلهها پر میشود که سپس به طور خودکار به داخل ناحیه کاری منتقل میشوند.

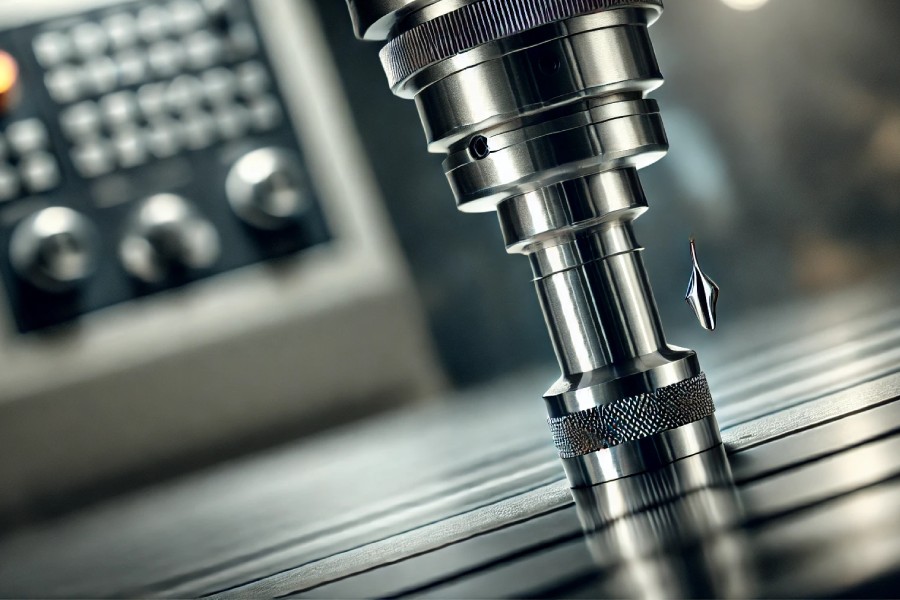

پراب یا سنسور اندازهگیری به دستگاه CNC اجازه میدهد تا به طور خودکار موقعیت قطعات را تشخیص دهد و تنظیمات لازم را انجام دهد. این ابزار جانبی برای افزایش دقت کار استفاده میشود.
در فرایند تراشکاری و فرزکاری CNC، تراشههای زیادی تولید میشود که باید از دستگاه خارج شوند. سفالهکش یک ابزار جانبی است که بهصورت اتوماتیک تراشهها را از دستگاه خارج میکند و به افزایش کارایی و حفظ تمیزی کمک میکند.
- قطعه گیر (Workpiece Holder)
قطعهگیرها ابزارهایی هستند که قطعه کار را در جای خود محکم نگه میدارند تا از حرکت یا لرزش آن در حین عملیات جلوگیری شود. انتخاب نوع مناسب قطعهگیر بهدقت و کیفیت نهایی کار کمک میکند.
- ابزار تعویض خودکار (Automatic Tool Changer)
این ابزار جانبی به دستگاه CNC اجازه میدهد تا بهصورت خودکار ابزار برش را تعویض کند و نیازی به توقف دستگاه نباشد. این آپشن در خطوط تولید انبوه بسیار کاربردی است و به افزایش سرعت تولید کمک میکند.
- سیستم خنککننده (Cooling System)
در فرایند ماشینکاری، گرما ممکن است بر دقت و کیفیت نهایی تأثیر منفی بگذارد. خنک کننده دستگاه سی ان سی با تزریق مایع خنککننده به ابزار و قطعه کار، دما را کاهش داده و عمر ابزارها را افزایش میدهد. این سیستم به جلوگیری از آسیبهای حرارتی و بهبود کیفیت کار کمک میکند.
- سیستم روانکاری اتوماتیک (Automatic Lubrication System)
این سیستم به طور خودکار قطعات متحرک دستگاه مانند بال اسکرو و لینیر گایدها را روانکاری میکند. روانکاری مداوم و مناسب از سایش قطعات جلوگیری کرده و دقت حرکتی دستگاه را افزایش میدهد.
- سیستم جمعآوری غبار (Dust Collection System)
در برخی فرایندهای ماشینکاری مانند برش چوب یا کامپوزیتها، ذرات معلق و غبار تولید میشود. سیستم جمعآوری غبار این ذرات را از محیط کار دور میکند و به تمیز نگهداشتن دستگاه و محیط کاری کمک میکند. این امر باعث افزایش طول عمر دستگاه و بهبود کیفیت تولید میشود.
- سیستم تشخیص خطا (Error Detection System)
سیستم تشخیص خطا با استفاده از سنسورها و نرمافزارهای پیشرفته به شناسایی خطاهای احتمالی در عملکرد دستگاه کمک میکند. این سیستم به اپراتور هشدار میدهد و از ایجاد مشکلات بزرگتر جلوگیری میکند، در نتیجه زمان توقف دستگاه کاهش مییابد.

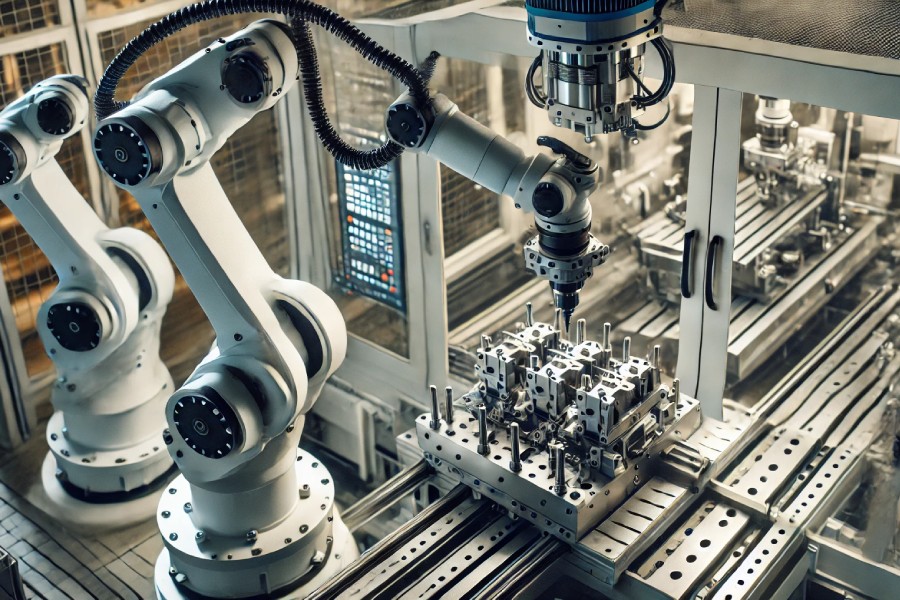

- رباتهای بارگذاری خودکار (Automatic Loading Robots)
رباتهای بارگذاری خودکار به دستگاه CNC کمک میکنند تا به طور مداوم و بدون نیاز به اپراتور، قطعات جدید را به دستگاه وارد و قطعات تکمیل شده را خارج کند. این رباتها بهویژه در خطوط تولید انبوه بسیار مفید هستند و به کاهش زمان غیرمولد کمک میکنند.
- دستگاه اندازهگیری خودکار قطعه (Automatic Part Measuring Device)
این دستگاهها با اندازهگیری دقیق ابعاد قطعه کار، به دستگاه CNC اجازه میدهند تا بهصورت اتوماتیک تنظیمات لازم را انجام دهد و از دقت و کیفیت نهایی کار اطمینان حاصل شود.
این متعلقات و لوازم جانبی نقش مهمی در بهبود عملکرد دستگاه CNC دارند. با استفاده از آنها، میتوان کار با دستگاه را سریعتر، دقیقتر و راحتتر کرد و بهرهوری کلی تولید را افزایش داد. این تجهیزات، بهویژه در فرایندهای تولید انبوه، نقش کلیدی در کاهش زمانهای توقف و افزایش کیفیت دارند.
نتیجهگیری
دستگاههای CNC با دقت بالا و قابلیتهای منحصربهفرد خود، یکی از مهمترین ابزارهای تولیدی در صنایع مختلف هستند. اما برای حفظ عملکرد بهینه آنها، نگهداری و تعویض قطعات یدکی امری ضروری است. همچنین، استفاده از متعلقات و لوازم جانبی مناسب میتواند کارایی و سرعت تولید را افزایش دهد. اگر به دنبال خرید دستگاه CNC با قطعات یدکی در دسترس و پشتیبانی فنی مناسب هستید، کلوت سی ان سی بهعنوان یکی از تأمینکنندگان معتبر در ایران، گزینهای مناسب برای شما است. میتوانید با مشاوران ما تماس بگیرید تا بهترین دستگاه CNC متناسب با نیازهای شما معرفی شود.
