دستگاههای CNC یا همان دستگاههای کنترل عددی به کمک کامپیوتر، نقش مهمی در صنعت دارند و برای برش، سوراخکاری، تراشکاری و فرزکاری قطعات مختلف فلزی و غیرفلزی استفاده میشوند. شاید این سوال برای شما پیش آمده که مهمترین ابزار در دستگاه cnc چیست؟ در پاسخ به این سوال باید بگوییم که متههای آن هستند. انتخاب نوع مناسب مته و آشنایی با ویژگیها و مشخصات آن میتواند به دقت، کارایی و طول عمر دستگاه کمک کند. در این مقاله از کلوت سی ان سی، به معرفی انواع متههای دستگاه سی ان سی، ویژگیهای آنها، و نکات مهم هنگام خرید میپردازیم.
| عنوان |
محتوا |
| دستگاه CNC |
دستگاههای کنترل عددی به کمک کامپیوتر برای برش، سوراخکاری، تراشکاری و فرزکاری قطعات مختلف استفاده میشوند. |
| مهمترین ابزار |
متهها |
| انواع متهها |
مارپیچ، تخت، فورستنر، کاربیدی، الماسی، پلهای، مرکزی، کونیک |
| کاربرد متههای مارپیچ |
سوراخکاری در فلزات، چوب و پلاستیک |
| ویژگی متههای تخت |
نوک پهن و تخت، مناسب برای چوب و مواد نرم |
| کاربرد متههای فورستنر |
ایجاد سوراخهای دقیق و صاف در چوب |
| متههای کاربیدی |
برای کار با مواد سخت مانند فلزات و سنگ ها |
| کاربرد متههای الماسی |
سوراخکاری در شیشه و سرامیک |
| نکات خرید مته CNC |
جنس مته، اندازه، نوع متریال، طول عمر و قیمت، نکات ایمنی |
| جمعبندی |
انتخاب مته مناسب کلیدی برای افزایش بهرهوری و کیفیت کار است. |
به نقل از سایت www.3erp.com درباره مته های دستگاه سی ان سی اینگونه نوشته است:
CNC drilling is a precise CNC machining method that employs computer numerical control (CNC) where drill bits are utilized to bore holes into a material.
Unlike manual drilling, CNC drilling harnesses the power of computers to control the drill bits’ movements, ensuring accuracy and consistency that manual operations can’t match. This method is beneficial for industries requiring high precision, such as aerospace, automotive, and electronics, where even a minor discrepancy can lead to significant issues.
حفاری CNC یک روش ماشینکاری دقیق است که از کنترل عددی کامپیوتری (CNC) استفاده میکند و در آن متهها برای سوراخ کردن مواد به کار میروند. برخلاف حفاری دستی، حفاری CNC از قدرت کامپیوترها برای کنترل حرکات متهها استفاده میکند و دقت و یکنواختی را فراهم میآورد که عملیات دستی قادر به ارائه آن نیست. این روش برای صنایعی که نیاز به دقت بالا دارند، مانند صنایع هوافضا، خودروسازی و الکترونیک، مفید است، جایی که حتی یک اختلاف جزئی میتواند به مشکلات قابل توجهی منجر شود.

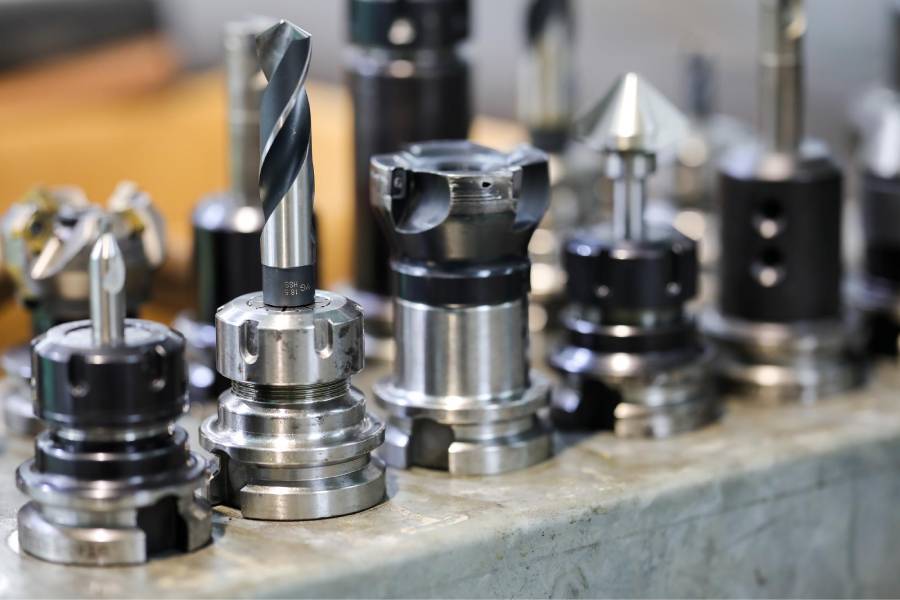

انواع متههای دستگاه CNC
برای راه اندازی کارگاه CNC شما باید ابزارهای مورد استفاده از جمله انواع مته را به خوبی بشناسید. برای دستگاههای CNC انواع مختلفی از متهها وجود دارد که هر کدام برای کاربرد خاصی طراحی شدهاند. در ادامه به برخی از مهمترین انواع متههای مورد استفاده در دستگاههای CNC میپردازیم:

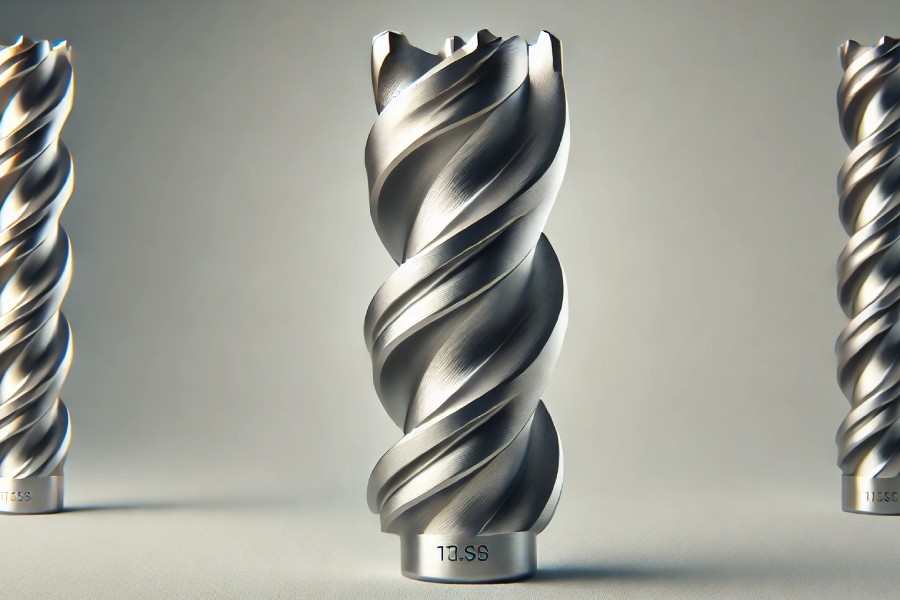

متههای مارپیچ (Twist Drill Bit)
یکی از متداولترین انواع متهها که در بسیاری از کاربردهای دستگاه CNC استفاده میشود، متههای مارپیچ است. این متهها برای سوراخکاری در مواد مختلفی مانند فلزات، چوب، پلاستیک و کامپوزیتها مناسب هستند.
مشخصات:
- ویژگی ظاهری: طراحی مارپیچی دارد که به دفع تراشههای ایجادشده حین سوراخکاری کمک میکند.
- اندازه و قطر: در اندازههای مختلفی از قطرهای کوچک (مثلاً 1 میلیمتر) تا بزرگ (50 میلیمتر) تولید میشوند.
- متریال تشکیلدهنده: بیشتر از فولاد با سرعت بالا (HSS) یا کاربید ساخته میشوند.
- ساختار: دو لبه تیز دارد که برش را انجام میدهند و یک بخش مرکزی که تراشهها را از سوراخ خارج میکند.
کاربردها: برای سوراخکاری در مواد سخت و نرم مانند فلزات، چوب و پلاستیک به کار میروند.
قیمت: این نوع متهها معمولاً ارزانتر از انواع تخصصیتر هستند، اما بسته به کیفیت و جنس، ممکن است قیمت آنها متفاوت باشد.
طول عمر: طول عمر متههای مارپیچ باتوجهبه متریال و جنس کاری که انجام میدهند متفاوت است. متههای کاربیدی طول عمر بیشتری دارند؛ اما گرانتر هستند.
به نقل از سایت china-machining.com درباره انواع مته های دستگاه سی ان سی:
CNC machining drill bits typically come in three varieties-center, twist, and ejector drills- with each type having different important functions. You should use center drill bits to precisely create small spots on the workpiece, which can then be drilled properly using a twist drill. In contrast, ejector drills are better suited for deep hole drilling.
متههای دستگاه CNC معمولاً در سه نوع مختلف عرضه میشوند: مته مرکزی، مته مارپیچ و مته اجکتور که هر کدام وظایف مهم و متفاوتی دارند. از متههای مرکزی باید برای ایجاد دقیق نقاط کوچک روی قطعه کار استفاده کنید که سپس میتوان آن نقاط را با استفاده از مته مارپیچ بهدرستی سوراخ کرد. در مقابل، متههای اجکتور برای سوراخکاریهای عمیق مناسبتر هستند.

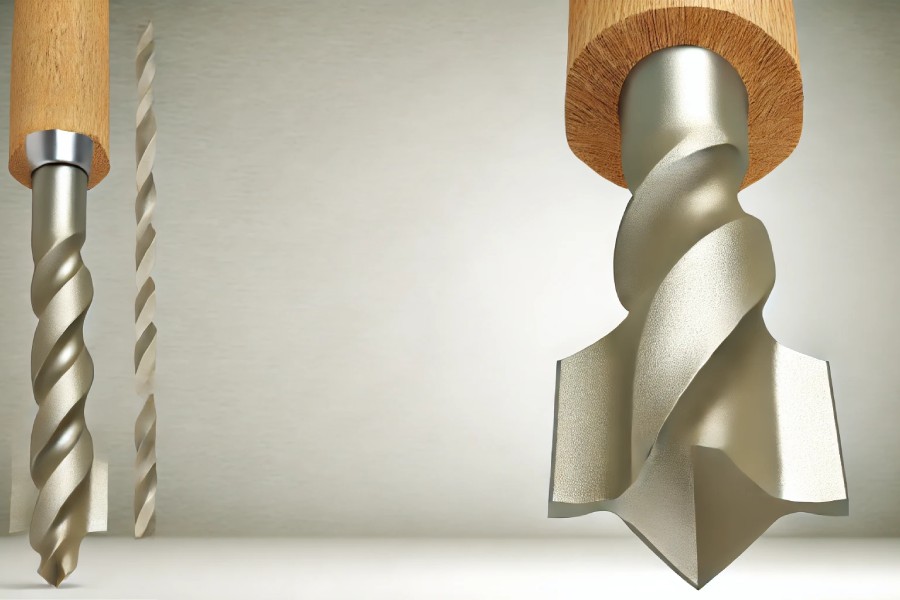

متههای تخت (Spade Drill Bit)
متههای تخت بیشتر برای سوراخکاری در چوب و مواد نرم استفاده میشوند. این متهها دارای نوک پهن و تختی هستند که اجازه میدهد در زمان کوتاهی سوراخی بزرگ ایجاد شود.
مشخصات:
- ویژگی ظاهری: تیغههای پهن و تخت با نوکی تیز برای شروع کار.
- اندازه و قطر: قطر آنها معمولاً از 6 میلیمتر تا 40 میلیمتر متغیر است.
- متریال تشکیلدهنده: بیشتر از فولاد ساخته میشوند و در برخی موارد نوک کاربیدی دارند.
- ساختار: این متهها دارای لبههای تیز در دو طرف و نوکی برای هدایت دقیق هستند.
کاربردها: برای سوراخکاری در چوب و مواد نرم مانند MDF و پلاستیک مناسباند.
قیمت: این متهها نسبتاً ارزان هستند و بهراحتی در بازار یافت میشوند.
طول عمر: بسته به استفاده و مواد کاری، طول عمر مناسبی دارند، اما اگر از جنس کاربید نباشند، زودتر فرسوده میشوند.

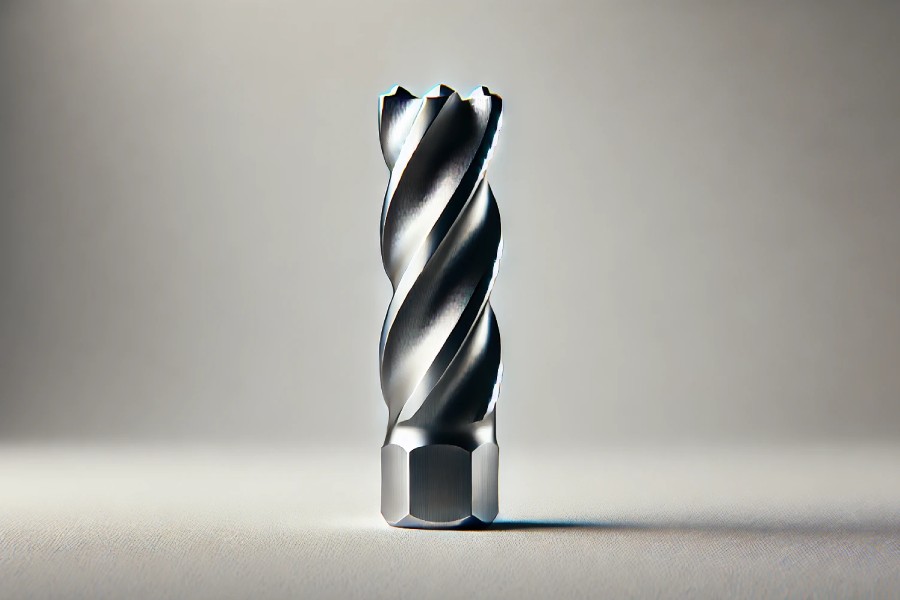

متههای فورستنر (Forstner Drill Bit)
متههای فورستنر به دلیل طراحی منحصربهفردشان برای ایجاد سوراخهای دقیق و صاف، بهخصوص در چوب، بسیار مورداستفاده قرار میگیرند. این متهها اجازه میدهند سوراخهای بسیار دقیق و بدون لبههای خشن ایجاد کنید.
مشخصات:
- ویژگی ظاهری: دارای تیغههای دایرهای با لبههای بسیار تیز و مرکزی برای هدایت هستند.
- اندازه و قطر: قطر این متهها از 10 میلیمتر تا 75 میلیمتر متغیر است.
- متریال تشکیلدهنده: از فولاد HSS یا کاربید ساخته میشوند.
- ساختار: طراحی منحصربهفرد لبههای دایرهای به کاهش لرزش و دقت بالای سوراخکاری کمک میکند.
کاربردها: مناسب برای سوراخکاری در چوبهای سخت و نرم، MDF و حتی پلاستیکهای سخت است.
قیمت: متههای فورستنر در دسته متههای میانقیمت تا گران قرار میگیرند، مخصوصاً مدلهایی که از کاربید ساخته شدهاند.
طول عمر: این متهها به دلیل ساختار قوی و استفاده از مواد باکیفیت، طول عمر بالایی دارند.

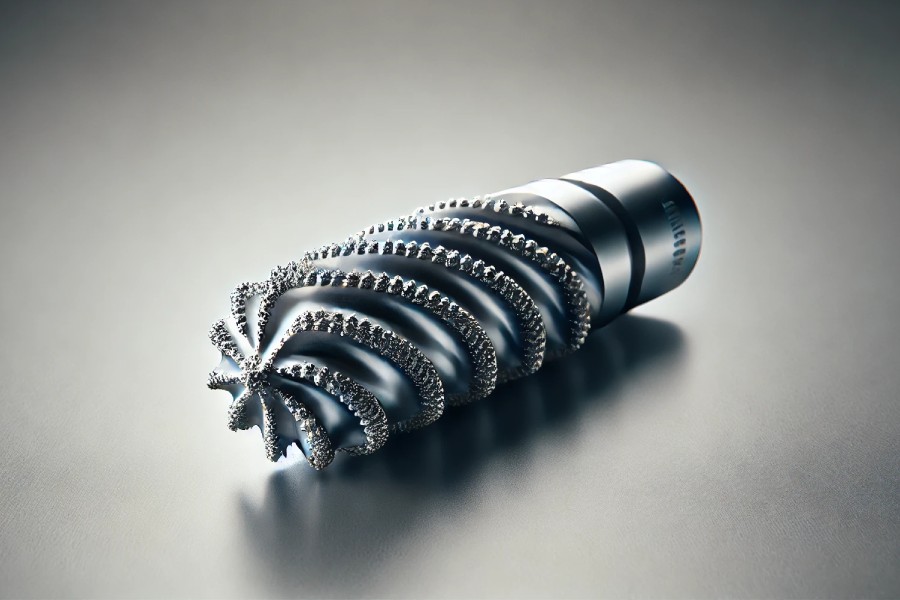

متههای کاربیدی (Carbide Drill Bit)
متههای کاربیدی بهعنوان یکی از مقاومترین و بادوامترین متهها در دستگاههای CNC شناخته میشوند. این متهها معمولاً برای کار با مواد بسیار سخت مانند فلزات سخت، سنگها و سرامیکها استفاده میشوند.
مشخصات:
- ویژگی ظاهری: طراحی دقیق و معمولاً با لبههای بسیار تیز.
- اندازه و قطر: از قطرهای بسیار کوچک تا بزرگ در دسترس هستند.
- متریال تشکیلدهنده: نوک این متهها از کاربید ساخته شده که باعث دوام بالا و مقاومت زیاد در برابر حرارت و فشار میشود.
- ساختار: ساختار قوی و محکم که باعث افزایش طول عمر و دقت کار میشود.
کاربردها: مناسب برای کار با مواد سخت مانند استیل، تیتانیوم و سرامیک.
قیمت: متههای کاربیدی به دلیل کیفیت و دوام بالا در دسته متههای گرانقیمت قرار دارند.
طول عمر: طول عمر بالایی دارند و در برابر سایش مقاوماند که آنها را به انتخابی عالی برای کارهای صنعتی تبدیل میکند.

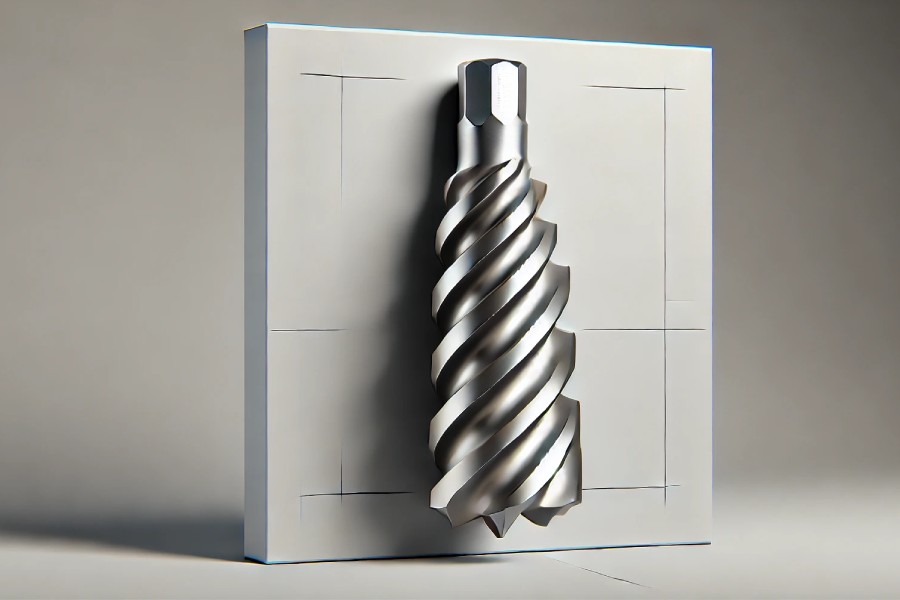

متههای الماسی (Diamond Drill Bit)
متههای الماسی مخصوص برش مواد بسیار سخت مانند شیشه، سرامیک، سنگهای قیمتی و برخی از فلزات سخت هستند. این متهها از ذرات ریز الماس برای برش دقیق و سریع استفاده میکنند.
مشخصات:
- ویژگی ظاهری: سطح مته با ذرات ریز الماس پوشانده شده است.
- اندازه و قطر: قطر متههای الماسی معمولاً کوچک است و برای سوراخکاریهای دقیق استفاده میشوند.
- متریال تشکیلدهنده: پوشش الماسی برای افزایش دوام و دقت.
- ساختار: طراحی برای برش سریع و دقیق در مواد سخت و شکننده.
کاربردها: برای سوراخکاری در شیشه، سرامیک، سنگهای قیمتی و مواد شکننده استفاده میشوند.
قیمت: این متهها به دلیل استفاده از الماس در پوشش خود، گرانقیمت هستند.
طول عمر: طول عمر بالایی دارند، اما بسته به نوع استفاده و مادهای که در آن استفاده میشوند، ممکن است نیاز به تعویض مکرر داشته باشند.
مته پلهای (Step Drill)
مته پلهای یکی از ابزارهای چندکاره است که میتواند سوراخهایی با اندازههای مختلف را تنها با استفاده از یک ابزار ایجاد کند. این نوع مته بهویژه در کارهای ورقکاری و برشهای نازک کاربرد گستردهای دارد و به دلیل طراحی خاص خود نیاز به تعویض مکرر متهها را کاهش میدهد.
- ویژگیهای ظاهری و فیزیکی: مته پلهای بهگونهای طراحی شده است که دارای چندین سطح پلهمانند با قطرهای متفاوت است. بهواسطهی این طراحی، این مته میتواند بهسرعت سوراخهایی با اندازههای مختلف ایجاد کند. طول و قطر این متهها متناسب با تعداد پلهها متغیر است.
- متریال تشکیلدهنده: متههای پلهای معمولاً از فولاد تندبر (HSS) یا کاربید تنگستن ساخته میشوند. متههای کاربیدی به دلیل مقاومت بیشتر در برابر حرارت و سایش، برای کار در مواد سختتر مانند فلزات توصیه میشوند.
- کاربردها: این متهها بیشتر در صنایع ورقکاری و برای سوراخکاری در فلزات سبک مانند آلومینیوم، مس و پلاستیک به کار میروند. برای تولید سوراخهای بزرگ در مواد نازک و ایجاد سوراخهای چندگانه در یک مرحله بسیار مناسب هستند.
- رنج قیمتی و طول عمر: قیمت این نوع مته به جنس و کیفیت ساخت بستگی دارد. متههای پلهای باکیفیت که از کاربید ساخته شدهاند، معمولاً گرانترند اما طول عمر طولانیتری دارند. متههای ارزانتر که از فولاد معمولی ساخته میشوند، برای کارهای سبکتر و موادی مانند پلاستیک مناسبتر هستند و طول عمر کمتری دارند

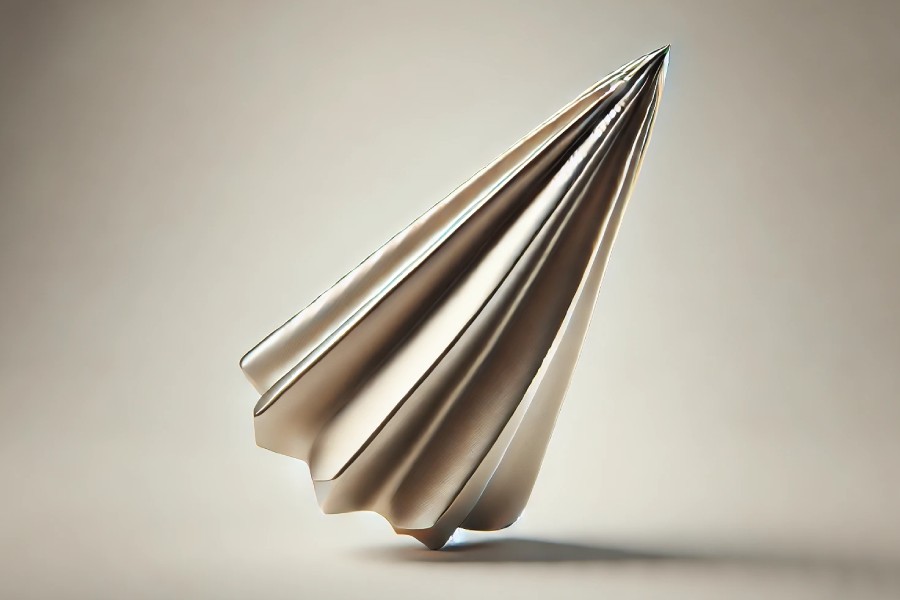

مته مرکزی (Center Drill)
مته مرکزی ابزاری بسیار مهم و پرکاربرد برای ایجاد سوراخهای راهنما و مقدماتی در دستگاههای CNC است. این متهها اغلب برای آغاز فرایند سوراخکاری در کارهای دقیق و حساس به کار میروند، زیرا دقت بسیار بالایی دارند و لرزش را به حداقل میرسانند.
- ویژگیهای ظاهری و فیزیکی: متههای مرکزی معمولاً دارای بدنهای کوتاه با نوک بسیار تیز هستند. این طراحی به کاهش لرزش و انحراف ابزار هنگام شروع سوراخکاری کمک میکند و دقت بالاتری را به همراه دارد.
- متریال تشکیلدهنده: این متهها از فولاد پرسرعت (HSS) یا فولاد ابزار ساخته میشوند و برای افزایش دقت و مقاومت در برابر سایش، اغلب از پوششهای خاصی مانند تیتانیوم یا نیترید بر روی سطح آنها استفاده میشود.
- کاربردها: از این متهها در فرایندهای ماشینکاری قطعات دقیق مانند هوافضا، خودروسازی و الکترونیک استفاده میشود. متههای مرکزی بهعنوان سوراخ راهنما در شروع عملیات سوراخکاری یا برای نقاط مرکزی دقیق استفاده میشوند.
- رنج قیمتی و طول عمر: قیمت این متهها به جنس و پوشش آنها بستگی دارد. متههای با پوششهای محافظتکننده و جنسهای بهتر معمولاً گرانتر هستند؛ اما طول عمر بیشتری دارند و در پروژههای دقیق توصیه میشوند
مته کونیک (Taper Drill)
مته کونیک ابزاری است که برای ایجاد سوراخهای مخروطی شکل و تدریجی استفاده میشود. این متهها برای صنایعی که به سوراخهای با قطرهای متغیر نیاز دارند، بسیار مفید هستند.
- ویژگیهای ظاهری و فیزیکی: مته کونیک دارای نوک مخروطی و تدریجی است که از قطر کوچکتر شروع میشود و بهتدریج افزایش مییابد. این طراحی به کاربر امکان میدهد که سوراخهایی با شیب و زاویه موردنظر ایجاد کند.
- متریال تشکیلدهنده: این متهها معمولاً از فولاد تندبر (HSS) یا کاربید ساخته میشوند و برای مقاومت بیشتر، برخی از آنها دارای پوششهای محافظتی هستند. متههای کاربیدی به دلیل تحمل بالای حرارت و مقاومت به سایش، برای کار با مواد سختتر مناسب هستند.
- کاربردها: این متهها بیشتر در صنایع قالبسازی، فلزکاری و تولید قطعات دقیق استفاده میشوند. همچنین برای سوراخکاریهای مخروطی در قطعات بزرگتر و یا ایجاد حفرههای راهنما در فرایندهای تولیدی خاص کاربرد دارند.
- رنج قیمتی و طول عمر: متههای کونیک از قیمت بالاتری برخوردارند، بهویژه اگر از مواد باکیفیت و مقاوم ساخته شده باشند. بااینحال، به دلیل دقت بالا و مقاومت بیشتر در کار با مواد سخت، این متهها طول عمر بالاتری دارند و برای کاربردهای حرفهای توصیه میشوند
به نقل از سایت www.rapiddirect.com تعریف مته های سی ان سی را اینگونه نوشته است:
CNC drilling is a computer-controlled subtractive machining process, in which a rotating drill bit creates a round hole in a stationary workpiece (maybe wood, metal, plastic, or composite).
سوراخکاری CNC یک فرآیند ماشینکاری کاهشی کنترلشده توسط کامپیوتر است که در آن یک مته چرخان، سوراخی گرد را در یک قطعه کار ثابت (که میتواند چوب، فلز، پلاستیک یا کامپوزیت باشد) ایجاد میکند.
نکات مهم هنگام خرید مته CNC
هنگام خرید مته CNC، باید به نکات زیر توجه کنید تا بهترین ابزار برای کار خود را انتخاب کنید:
- جنس مته: جنس مته تأثیر مستقیمی بر طول عمر و کیفیت کار دارد. متههای کاربیدی و الماسی دوام بیشتری دارند، اما ممکن است برای کارهای عمومی نیاز به متههای ارزانتر مانند متههای HSS داشته باشید.
- اندازه و قطر مته: انتخاب اندازه مناسب مته بسیار مهم است. برای کارهای دقیقتر نیاز به متههای کوچکتر و برای کارهای بزرگتر متههای بزرگتر نیاز است.
- نوع متریال مورد ماشینکاری: بسته به اینکه در حال کار با فلز، چوب یا پلاستیک هستید، باید متهای متناسب با متریال خود را انتخاب کنید.
- طول عمر و قیمت: متههای ارزانتر معمولاً طول عمر کمتری دارند و نیاز به تعویض مکرر دارند. اگر به دنبال طول عمر بالا هستید، ممکن است بهتر باشد برای متههای باکیفیتتر هزینه کنید.
- نکات ایمنی: همیشه از متههایی استفاده کنید که برای دستگاه و نوع کاری که انجام میدهید مناسب باشند تا از آسیبهای احتمالی جلوگیری کنید.
جمع بندی
انتخاب مته مناسب برای دستگاه CNC یکی از کلیدیترین عوامل در افزایش بهرهوری و کیفیت کار است. هر نوع مته ویژگیها و کاربردهای خاص خود را دارد که بسته به نیازهای شما باید انتخاب شود. باتوجهبه مشخصات، قیمت و طول عمر، بهترین گزینه را برای کار خود انتخاب کنید. همچنین در مقاله تفاوت برش سی ان سی و برش لیزری اطلاعات جالب و کاربردی در این باره بیان شده است که پیشنهاد می کنیم برای کسب اطلاعات بیشتر مطالعه نمایید.
