دستگاه cnc بورینگ Boring CNC Machine، زیر دستهای از دستگاه cnc فرز یا دستگاه cnc تراش است. دلیل این همپوشانی هم این است که گرچه ساختار آن تا حدودی به سی ان سیهای فرز شبیه است، اما عملی مانند تراشکاری را انجام میدهد. در دستگاههای تراش فرایند سایش قطعه داخلی است درحالیکه در دستگاه بورینگ ساییدن داخلی هست. دستگاه بورینگ cnc به داخل تراش یا سُفته زن نیز معروف است و وظیفه اصلی آن بسطدادن سوراخهای از قبل دریل شده است. گرچه کاربردهای دیگری چون رزوه زنی هم دارد.
| موضوع |
توضیحات |
| دستگاه CNC بورینگ |
زیرمجموعهای از دستگاههای CNC فرز و تراش، برای بزرگ کردن و بهینهسازی سوراخهای داخلی قطعات. |
| ویژگیهای اصلی |
دقت بالا، سرعت اجرای عملیات، قابلیت ایجاد سوراخهای دقیق با ابعاد بزرگ. |
| کاربردها |
صنایع خودروسازی، هوافضا، و تولید ابزارهای صنعتی. |
| حداکثر قطر سوراخکاری |
بین 50 تا 500 میلیمتر، دستگاههای پیشرفته قابلیتهای بیشتر دارند. |
| عمق سوراخکاری |
بیش از 2 متر در برخی مدلها، مناسب برای قطعات سنگین. |
| دقت محورهای حرکت |
±0.005 میلیمتر در هر محور. |
| نوع کنترلر CNC |
Fanuc، Siemens یا Mitsubishi. |
| توان موتور |
بین 10 تا 100 کیلووات. |
| سرعت چرخش اسپیندل |
بین 500 تا 5000 دور در دقیقه. |
| اجزاء اصلی دستگاه |
بدنه، میز کار، سیستم حرکت محوری، ابزار بورینگ، اسپیندل، سیستم کنترل عددی، سیستم روانکاری. |
| برندهای معروف |
DMG Mori، Mazak، Haas Automation، Doosan، FPT Industrie، Mitsui Seiki، Giddings & Lewis، Union، Heckert. |

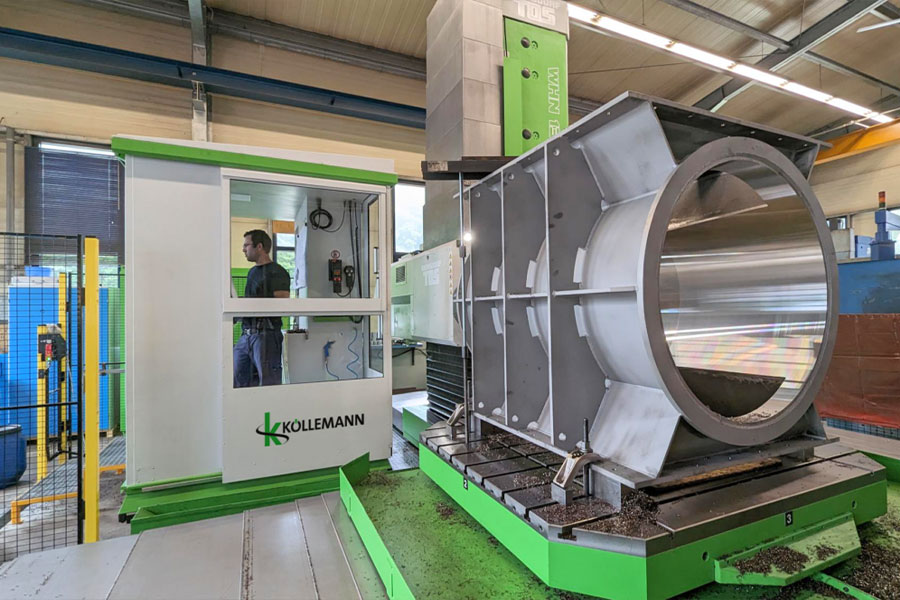

بورینگ CNC چیست؟
اگر تابهحال در صنایع تولیدی با دستگاههای ماشینکاری سروکار داشتهاید، احتمالاً نام بورینگ CNC به گوشتان خورده است. این فناوری پیشرفته در واقع یکی از دقیقترین و کارآمدترین روشهای ایجاد سوراخ و افزایش قطر داخلی سوراخهای موجود در قطعات است. بورینگ به طور ساده به معنای بزرگ کردن یا بهینهسازی سوراخهای داخلی قطعات است. با ورود تکنولوژی CNC (کنترل عددی کامپیوتری) به این حوزه، امکان ایجاد سوراخهای دقیقتر و باکیفیتتر به وجود آمد.
ماشینکاری CNC یا همان کنترلر cnc به دستگاهها این امکان را میدهد که با دقتی بینظیر و سرعت بالا، عملیات مختلفی را انجام دهند. این ویژگی باعث شده که دستگاههای بورینگ CNC در صنایعی همچون خودروسازی، هوافضا، و ساخت ابزارهای صنعتی جایگاه ویژهای پیدا کنند.

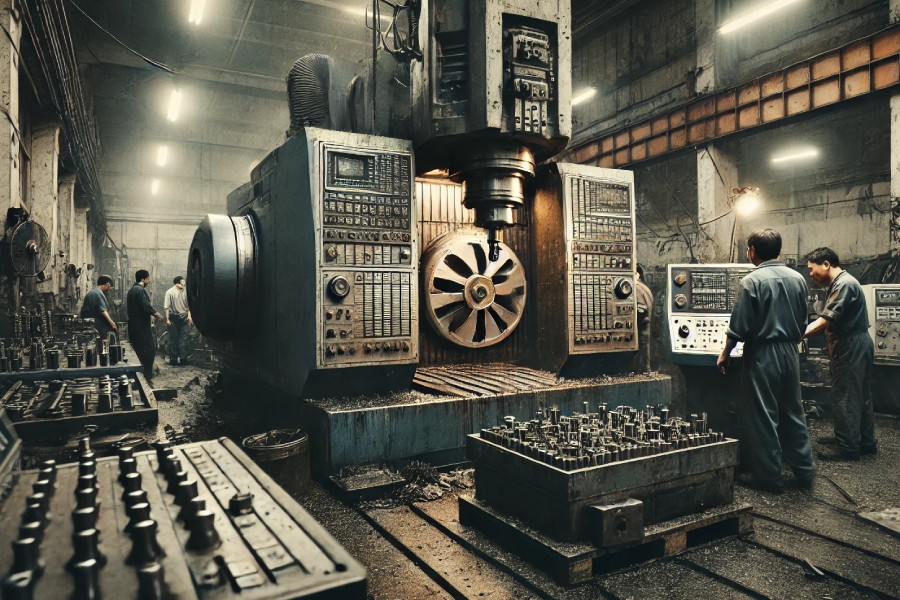

دستگاه بورینگ CNC چیست؟
وقتی صحبت از دستگاه بورینگ CNC میشود، باید تصور کنید که با یک ماشینابزار پیشرفته و دقیق سروکار دارید که برای انجام عملیات حساس طراحی شده است. این دستگاهها که جز انواع دستگاه تراش محسوب می شوند، به طور خاص برای ایجاد یا بزرگ کردن سوراخها در قطعاتی با ابعاد و وزن بالا طراحی شدهاند و میتوانند بادقت میلیمتری عمل کنند.
یکی از مهمترین مزایای دستگاههای بورینگ CNC این است که میتوانند سوراخهای عمیق و دقیق را در قطعات مختلف ایجاد کنند. این دستگاهها معمولاً از یک بدنه مستحکم، میز کار قابلحرکت، سیستمهای پیشرفته برای حرکت محوری و ابزارهای برشی تشکیل شدهاند. به لطف کنترل عددی، این دستگاهها قادرند عملیات پیچیدهای را بادقت بالا و بدون نیاز به تنظیمات دستی پیچیده انجام دهند.
به نقل از سایت braidwoodgear.com دستگاه بورینگ cnc اینگونه تعریف شده است:
A CNC boring mill transforms raw material into a finished model by subtraction. The machine uses a cylindrical cutting tool that can rotate in different directions and move on several axes. It also has the ability to create a wide range of shapes, slots, holes and other cuts.
یک دستگاه فرز بورینگ CNC با استفاده از روش کسر مواد، ماده خام را به یک مدل نهایی تبدیل میکند. این دستگاه از ابزاری برشی استوانهای استفاده میکند که قادر است در جهات مختلف بچرخد و در چندین محور حرکت کند. همچنین این دستگاه توانایی ایجاد طیف وسیعی از اشکال، شیارها، سوراخها و برشهای دیگر را دارد.
جدول مشخصات فنی دستگاه بورینگ CNC
| ویژگی |
توضیحات |
| حداکثر قطر سوراخکاری |
بسته به مدل دستگاه، معمولاً بین 50 تا 500 میلیمتر قابل تنظیم است. دستگاههای پیشرفته توانایی سوراخکاری با قطرهای بزرگتر را نیز دارند. |
| عمق سوراخکاری |
برخی از دستگاههای بورینگ CNC قابلیت سوراخکاری تا عمقهای بیش از 2 متر را دارند، که این ویژگی در ساخت قطعات صنعتی سنگین کاربرد دارد. |
| دقت محور X, Y, Z |
دستگاههای بورینگ CNC از سیستمهای کنترلی پیشرفته با دقتی در حدود ±0.005 میلیمتر در هر محور برخوردارند، که دقت بسیار بالایی در پردازش قطعات ایجاد میکند. |
| نوع کنترلر CNC |
معمولاً از کنترلرهای CNC پیشرفته مانند Fanuc، Siemens یا Mitsubishi استفاده میشود که قابلیت برنامهریزی و کنترل دقیق حرکات دستگاه را دارند. |
| توان موتور اصلی |
موتور دستگاههای بورینگ CNC بسته به مدل و کاربرد، توانهایی بین 10 تا 100 کیلووات دارند که امکان ماشینکاری قطعات بسیار بزرگ و سنگین را فراهم میکند. |
| سرعت چرخش اسپیندل |
اسپیندل دستگاه بورینگ CNC بسته به نوع عملیات، قابلیت چرخش با سرعتهایی بین 500 تا 5000 دور در دقیقه را دارد که امکان ماشینکاری دقیق و سریع را تضمین میکند. |
| ابعاد میز کار |
میز کار دستگاههای بورینگ CNC معمولاً در اندازههای مختلف از 1 متر تا 6 متر طراحی میشود که قابلیت جایگذاری قطعات بزرگ و سنگین را فراهم میکند. |
| سیستم خنککننده |
این دستگاهها به سیستم خنککننده پیشرفتهای مجهز هستند که حرارت تولید شده در حین عملیات را کاهش میدهد و از آسیب به ابزارها جلوگیری میکند. |
| قابلیتهای اتوماسیون |
دستگاههای بورینگ CNC مدرن دارای قابلیت اتوماسیون کامل، از جمله تعویض خودکار ابزار (ATC)، تغذیه مواد به صورت خودکار و سیستمهای مانیتورینگ آنلاین عملیات هستند. |

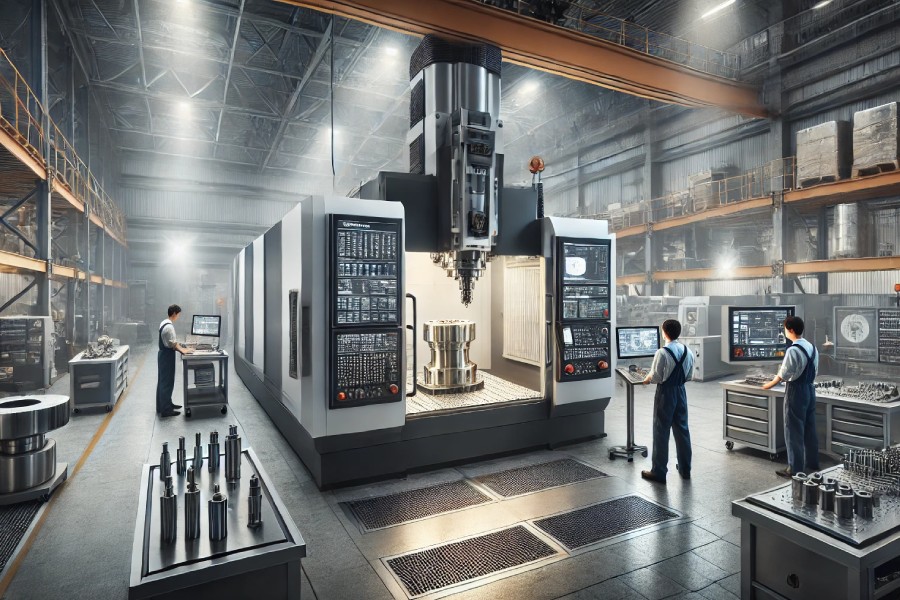

کاربرد دستگاه cnc بورینگ و مزایای آن
این دستگاه در صنایع بزرگی کاربرد دارد. از مهمترین قطعاتی که توسط سی ان سی بورینگ تولید میشود میتوان به موارد زیر اشاره کرد:
- سیلندرهای موتور
- محفظههای یاتاقان
- قطعات مهم دیگری که به قطر داخلی دقیقی نیاز دارند.
از مزیتهای این دستگاه:
- دقت بالا و تلورانس خطای بسیار پایین دارد.
- امکان انجام عملیات مختلف سوراخکاری، فرزکاری و رزوه زنی را فراهم میکند.
- به دلیل بهرهگیری از سیستم کنترل کامپیوتری در کنار ساختار قدرتمند دستگاه، امکان تولید سریع و باکیفیت را ممکن میکند.
به نقل از سایت braidwoodgear.com دستگاه بورینگ CNC در موارد زیر استفاده می شود:
In general, CNC boring mills are very efficient for the prototyping and production of parts and various gears with complex shapes. They can also be useful for manufacturing custom parts or reproducing parts that have been damaged.
به طور کلی، دستگاههای بورینگ CNC برای نمونهسازی و تولید قطعات و چرخدندههای مختلف با اشکال پیچیده بسیار کارآمد هستند. همچنین این دستگاهها برای ساخت قطعات سفارشی یا بازتولید قطعات آسیبدیده مفید هستند.

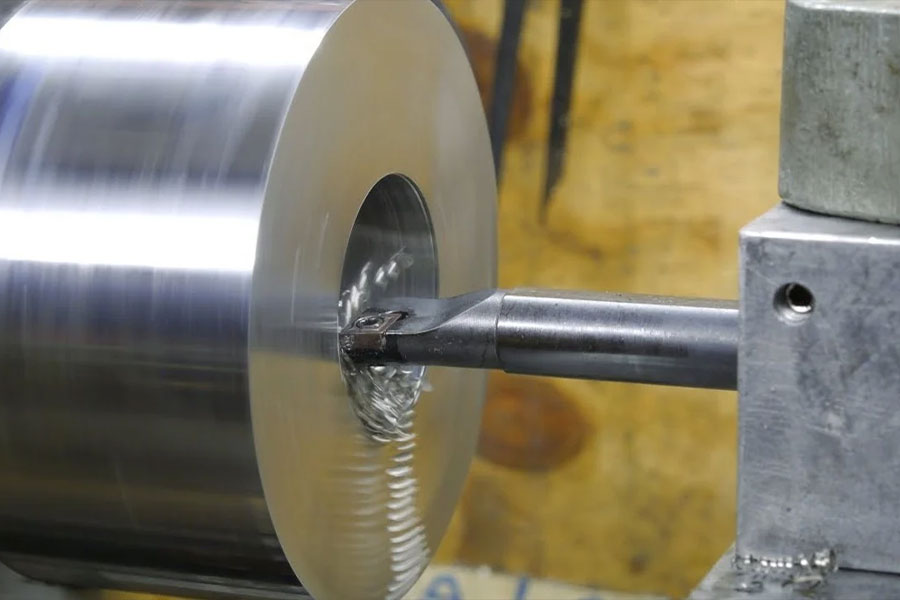

اجزاء دستگاه بورینگ
دستگاههای بورینگ CNC از چندین جزء اصلی تشکیل شدهاند که هر یک نقش مهمی در عملکرد کلی دستگاه ایفا میکنند. در ادامه به بررسی این اجزاء میپردازیم:
- بدنه و ساختار اصلی: بدنه این دستگاهها معمولاً از مواد مقاومی مانند چدن یا فولاد ساخته میشود تا در برابر لرزشها و نیروهای ماشینکاری مقاومت کند. این بدنه نقش مهمی در ثبات و دقت دستگاه دارد.
- میز کار (Table): میز کار همان سطحی است که قطعه کار روی آن قرار میگیرد. این میز معمولاً قابلیت حرکت در محورهای مختلف را دارد تا بتوان عملیات بورینگ را بادقت بالاتری انجام داد. حرکت میز کار میتواند بهصورت دستی یا کاملاً اتوماتیک باشد.
- سیستم حرکت محوری (Axis Movement System): این سیستم از موتورهای سروو و راهنماهایی تشکیل شده که حرکت دقیق ابزار و میز کار را در محورهای X، Y، و Z کنترل میکنند. این سیستم برای حفظ دقت در طول عملیات بورینگ حیاتی است.
- ابزار یا میله بورینگ (Boring Tool): ابزارهای بورینگ از مواد سخت و مقاومی مانند کاربید ساخته میشوند و مستقیماً با قطعه کار تماس دارند و وارد سوراخ موجود میشود. این ابزارها بادقت بالا مواد اضافی را از داخل سوراخها برداشته و آنها را بهاندازه مطلوب میرسانند.
- اسپیندل (Spindle): اسپیندل همان موتور گردانندهی میله بورینگ است که آن را نگه داشته و با سرعتهای کنترل شده میچرخاند. در مقاله اسپیندل چیست؟ اطلاعات جامعی درباره این جزء از دستگاه سی ان سی خواهید خواند.
- سیستم کنترل عددی (CNC Control System): قلب دستگاه بورینگ CNC همین سیستم کنترل عددی است که با استفاده از نرمافزارهای پیشرفته، حرکت ابزارها و میز کار را کنترل میکند. این سیستم تضمین میکند که عملیات ماشینکاری با بالاترین دقت ممکن انجام شود. درباره کنترلر cnc در مقاله دیگر بیشتر صحبت کردیم
- سیستم روانکاری (Lubrication System): این سیستم با تأمین مایعات خنککننده و روغنهای مخصوص، حرارت و اصطکاک را در طول عملیات کاهش میدهد. این امر نهتنها به کیفیت سطح کار کمک میکند، بلکه عمر ابزارها را نیز افزایش میدهد.
- سیستم نگهدارنده ابزار (Tool Holder System): این سیستم بهگونهای طراحی شده است که ابزارها را بادقت بالا در جای خود نگه دارد و در صورت نیاز بهسرعت تعویض کند.

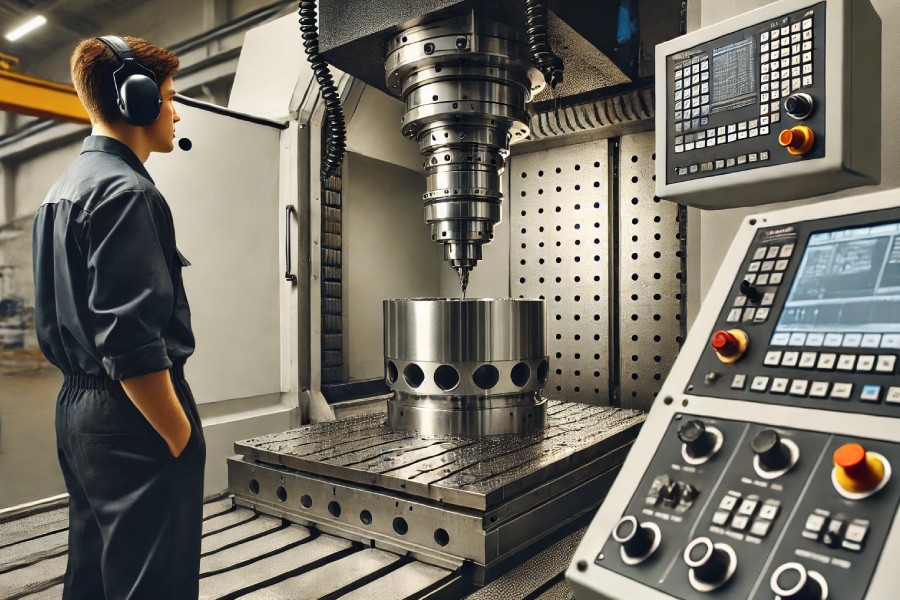

عملکرد دستگاه فرز بورینگ
وقتی یک برنامه ماشینکاری توسط نرمافزارهای CAD/CAM تهیه شد، نوبت به اجرای آن روی دستگاه بورینگ CNC میرسد. در این مرحله، قطعه کار روی میز دستگاه قرار میگیرد و ابزار بورینگ، تحت هدایت سیستم کنترل عددی، به محل موردنظر حرکت میکند.
عملیات بورینگ به این صورت است که ابزار بهآرامی و بادقت داخل سوراخ موجود حرکت کرده و لایههای نازکی از مواد را برداشته تا سوراخ بهاندازه موردنظر برسد. این فرایند ممکن است در چندین مرحله انجام شود تا به نتیجهای بادقت بالا برسد.
یکی از ویژگیهای برجسته دستگاههای بورینگ سی ان سی، توانایی انجام عملیات پیچیده بادقت و تکرارپذیری بالا است. این دستگاهها قادرند با دقتی زیر میلیمتری سوراخها را بهینه کنند و عملیات مختلفی مانند تراشکاری داخلی و رزوه زنی را نیز به طور همزمان انجام دهند. همچنین، دستگاههای بورینگ CNC میتوانند به طور خودکار ابزارهای مختلف را تعویض کرده و عملیات متعددی را روی یک قطعه انجام دهند.
انواع دستگاه cnc بورینگ
در مقاله دستگاه cnc چیست گفته شد که دستگاه cnc بورینگ باتوجهبه کاربرد آن به سه دسته تقسیم میشود:
- دستگاه بورینگ افقی: ایدهآل برای قطعات بزرگ با اسپیندل بهصورت افقی.
- دستگاه بورینگ عمودی: مناسب برای قطعات سنگین و بلند با اسپیندل بهصورت عمود.
- دستگاه بورینگ دقیق: برای زمانهایی که تلورانس بسیار دقیق و سطوح صاف و صیقلی نیاز است.
دیدیم که دستگاه cnc فرز بورینگ میتواند بهصورت افقی یا عمودی باشد، این موضوع وابسته بهاندازه و جهت قطعه کار است. ماشینهای بورینگ افقی اغلب برای قطعات بزرگ و سنگین مانند بلوکهای موتور استفاده میشوند، درحالیکه ماشینهای بورینگ عمودی برای قطعات بلند و باریک مناسبتر هستند.
برندهای معروف دستگاه بورینگ cnc
در بازار جهانی، برندهای متعددی در زمینه تولید دستگاههای سی ان سی بورینگ فعالیت دارند که هر یک ویژگیها و قابلیتهای خاصی را ارائه میدهند. در ادامه به معرفی چند برند معتبر و محبوب در این زمینه میپردازیم:
- DMG Mori: دی ام جی یکی از بزرگترین و معتبرترین شرکتهای تولید دستگاههای CNC در جهان است. دستگاههای بورینگ CNC این شرکت بادقت و قابلیتهای پیشرفته خود، در صنایع مختلف بهخصوص خودروسازی و هوافضا مورداستفاده قرار میگیرند.
- Mazak: یکی دیگر از برندهای معتبر ژاپنی در حوزه دستگاههای CNC مازاک است. با ارائه تکنولوژیهای نوآورانه و دستگاههای باکیفیت بالا، به یکی از پیشروان صنعت ماشینکاری تبدیل شده است.
- Haas Automation: شرکت آمریکایی هاس به تولید دستگاههای CNC با کارایی بالا و قیمت مناسب معروف است. دستگاههای بورینگ CNC این شرکت به طور گسترده در کارگاههای کوچک و بزرگ در سراسر جهان استفاده میشوند.
- Doosan: شرکت کرهای دوسان نیز یکی از تولیدکنندگان بزرگ دستگاههای CNC است که بهویژه در بازارهای آسیایی و اروپایی شناخته شده است. دستگاههای بورینگ این شرکت بهخاطر دوام بالا و دقت مثالزدنی خود محبوبیت دارند.
- FPT Industrie: این شرکت ایتالیایی به دلیل تولید دستگاههای بورینگ CNC با ابعاد بزرگ و دقت بالا شهرت دارد. دستگاههای برند اف تی پی اینداستری معمولاً در صنایع سنگین مانند انرژی و ماشینسازی استفاده میشوند.
- Mitsui Seiki: میتسو سیکی ژاپن تولیدکننده دستگاههای سی ان سی و ماشینکاری بسیار پیشرفته، معروف به ارائه دستگاههای دقیق که اغلب در صنایع هوافضا و خودروسازی استفاده میشوند.
- Giddings & Lewis: شرکت آمریکایی گیدینگز اند لوئیس، تخصص در تولید ماشینهای بورینگ افقی و عمودی با بهرهوری بالا را دارد.
- Union: کمپانی یونیون سوئیس معروف به تولید ماشینهای بورینگ دقیق بادقت بینظیر است.
- Heckert: ماشینسازی هکرت کشور آلمان ارائهدهنده ماشینهایی با سختی و دقت بالا، مناسب برای وظایف پیچیده ماشینکاری میباشد.
جمعبندی
دستگاههای بورینگ CNC بادقت، کارایی و قابلیتهای پیشرفته خود، به یکی از ابزارهای کلیدی در صنایع مختلف تبدیل شدهاند. این دستگاهها بهواسطه ساخت سوراخهای دقیق و باکیفیت بالا، امکان تولید قطعات صنعتی با استانداردهای بالا را فراهم میکنند. همچنین توانایی انجام عملیات پیچیده و امکان ترکیب چند فرایند، فرصت تکمیل ماشینکاری تمامی مراحل قطعه را با یک دستگاه به ما میدهد. با بهرهگیری از دستگاههای سی انسی بورینگ، تولیدکنندگان میتوانند کیفیت و دقت محصولات خود را به طور قابلتوجهی افزایش دهند و در بازارهای رقابتی امروزی موفقتر عمل کنند.
کلوت سی ان سی امکان تأمین انواع دستگاه cnc تراش و فرز را بهصورت واردات مستقیم از کشورهای اروپایی برای هموطنان صنعتگر عزیز فراهم کرده است.
در صورتی که می خواهید اطلاعات بیشتری درباره دستگاه های سی ان سی و برش آنها بدانید مقاله همه چیز درباره دقت دستگاه CNC + عوامل مؤثر بر بالا رفتن دقت دستگاه را مطالعه نمایید.
سوال متداول
- دستگاه بورینگ CNC چه ویژگیهایی دارد؟ دستگاه بورینگ CNC دارای دقت بالا، سرعت زیاد در اجرای عملیات، و قابلیت ایجاد سوراخهای دقیق با ابعاد بزرگ در قطعات مختلف است.
- چرا استفاده از دستگاه بورینگ CNC در صنایع اهمیت دارد؟ این دستگاه به دلیل دقت بالا، قابلیت تکرار عملیات، کاهش زمان تولید، و افزایش کیفیت محصولات در صنایع مختلفی مانند خودروسازی و هوافضا کاربرد فراوان دارد.
- چه موادی را میتوان با دستگاه بورینگ CNC پردازش کرد؟ دستگاه بورینگ CNC توانایی پردازش مواد مختلفی از جمله فلزات سنگین، آلومینیوم، پلاستیکها و سایر مواد سخت را داراست.
- چه تفاوتی بین دستگاه بورینگ CNC و دستگاههای سوراخکاری سنتی وجود دارد؟
دستگاههای بورینگ CNC دقت بسیار بالاتری دارند و میتوانند در مقیاسهای بزرگتر و با عمق بیشتر سوراخکاری کنند، در حالی که دستگاههای سنتی این قابلیتها را ندارند.
- آیا نیاز به اپراتور ماهر برای کار با دستگاه بورینگ CNC هست؟
بله، کار با این دستگاه به مهارتهای برنامهریزی CNC و دانش فنی نیاز دارد تا اپراتور بتواند به درستی از تمامی قابلیتهای آن استفاده کند.
